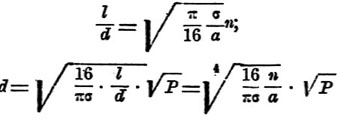

Цапфа — название цилиндрической части конца вала, которой он опирается при своем вращении. Нижняя Цапфа вертикального вала называется также "пятою". В противоположность шейкам вала Цапфа не подвергаются скручивающим усилиям, а только сгибающим и срезывающим. По Рело, если l (мм) длина, d (мм) диаметр, а n число оборотов в минуту Цапфа, P (кг) боковое усилие, на нее действующее, а — постоянное отвлеченное число 75 при P постоянного направления и 150, когда P меняет свой знак, то:

Натяжение на 1 кв. мм σ, производимое здесь усилием Р, не должно превышать прочное сопротивление материала, 10 кг для стали, 6 кг для железа и 3 для чугуна. Для очень больших скоростей, когда n больше 150, сначала вычисляют отношение l/d по формуле: l/d = 0,14√n, и потом уже d; слишком короткие Цапфа нагреваются при больших скоростях вследствие недостаточной поверхности опоры. Цапфа осей часовых колес называются: кончики; их приходится весьма тщательно полировать для уменьшения трения.

В. Л.

Цапфы, или вертлюги — два выступа в средней части артиллерийских орудий, цилиндрической формы, служащие для накладывания орудия на лафет и придавания орудию углов возвышения. У бронзовых и чугунных орудий Цапфа составляют одно целое с телом орудия, у стальных же орудий Цапфа располагаются на цапфенном кольце, в орудиях же, скрепляемых муфтами, — на этих последних. Новейшие скорострельные орудия скользят в длинных муфтах, которые соединяются с орудием посредством самонакатывающей части компрессора, на лафет же накладывается уже муфта, имеющая для этого Цапфа Для плотного прилегания орудия к лафету и избежания колебаний в горизонтальной плоскости Цапфа имеют основания квадратной формы. В орудиях очень больших калибров Цапфа заменяются особыми поясками на орудии; эти пояски входят в соответственные углубления верхней части станин станка.

А. Н.
