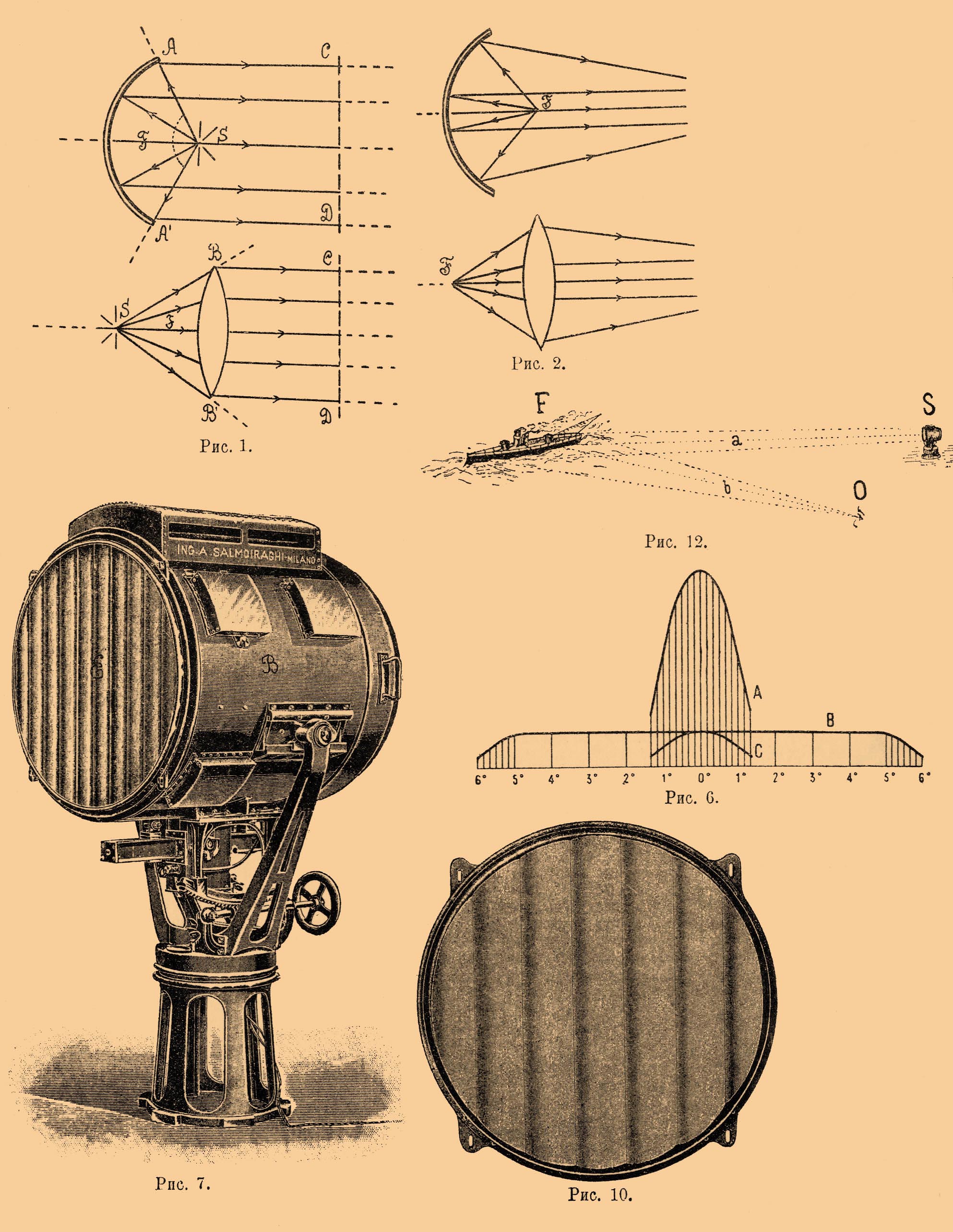

Электрический прожектор* - (боевой фонарь, нем. Scheinwerfer, франц. projecteur é lectrique, англ. search-light) есть оптический прибор, служащий для освещения отдаленных предметов, с целью сделать их издали видимыми, и применяемый главным образом в военно-морском деле для розыска ночью неприятельских судов. Идея прож. заключается в следующем. Если мы желаем осветить из данной точки А какой-либо отдаленный на расстояние D предмет b, то должны были бы в А установить источник света такой силы S, чтобы освещение S/D2 (см.), даваемое им на расстоянии D, было бы достаточно для ясного видения предмета В из А; если бы мы таким путем желали достичь на расстоянии D = 1000 м (около 1 версты) только силы лунного освещения (около 0,16 м — свечи), то нам пришлось бы установить в А источник света в S = 160000 свечей! Такой источник (практически немыслимый) давал бы нам одинаковое освещение по всем направлениям; если сосредоточить значительную часть света, по всем направлениям разбрасываемого источником, в одном каком-либо направлении, то можно было бы значительно усилить освещение в этом направлении, а, следовательно, обойтись более слабым источником света. Для этого сосредоточения лучей в одном направлении могут служить оптические чечевицы или зеркала. Если в фокусе F вогнутого зеркала АА' или собирательной чечевицы BB' (рис. 1) поместить светящуюся точку S, то часть пучка расходящихся лучей, которая лежит в угле SAA' и SBB' (угол захвата) и падает на зеркало или чечевицу, отразится или преломится в виде параллельного пучка света (см.), который теоретически распространяется без ослабления (кроме поглощения в среде, по которой он проходит) вдаль, и сосредоточивает на CD все то количество света, которое лежало в угле захвата.
|
