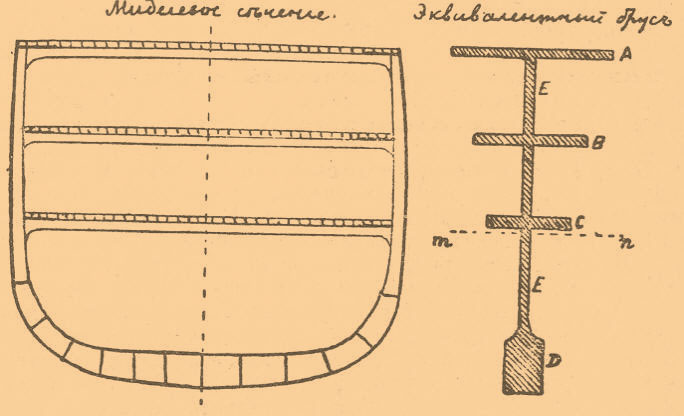

Эквивалентный брус* - — Из различных сил, действующих на корабль как на целое тело, наибольшее значение имеют те, которые стремятся изогнуть судно по длине; для сохранения формы корабля в этом отношении неизменной необходимо придать деталям конструкции судна такие размеры, которые противостояли бы изгибающему моменту. Последний имеет наибольшую величину около мидель-шпангоута, следовательно, продольные связи у этого сечения должны дать достаточно большой момент инерции. Для наглядного представления о последнем строят фигуру или профиль бруса, имеющую одинаковую ("эквивалентную") крепость с сечением корабля у мидель-шпангоута (см. фиг.).
|
