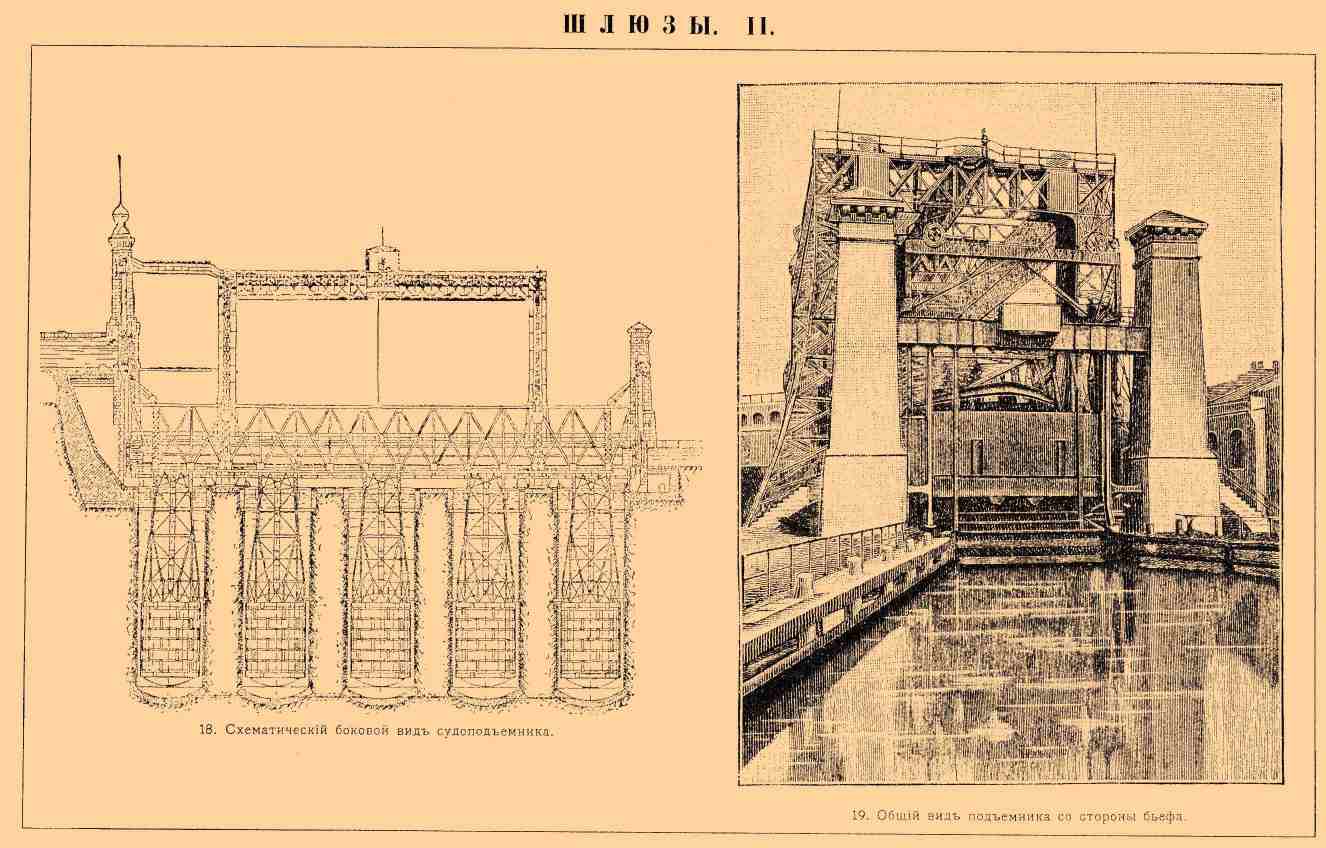

Иллюстрация к статье на тему "Шлюз, гидротехническое сооружение*". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
Шлюз, гидротехническое сооружение* - — приспособление для пропуска воды, регулируемое при помощи затвора; в этом виде Шлюз употреблялись уже в оросительных сооружениях древних египтян и китайцев. В более же тесном и употребительном смысле под Шлюз разумеют сооружение, назначенное для пропуска судов из одного бьефа или участка судоходного канала или шлюзованной реки в другой участок, при различных горизонтах воды в обоих участках. Поэтому существенную часть Шлюз составляет затвор, который обыкновенно разделяет оба соседних бьефа и открывается только для пропуска судна. При открывании подобного затвора вода устремляется из верхнего бьефа в нижний, образуется сильный перепад, опасный для судов. Надо ждать, пока уровень воды в бьефах сравнится, что сопряжено с потерей времени и большим расходом воды из верхнего бьефа. Поэтому такие сооружения, называемые у нас полушлюзами, употребительны только на судоходных системах, где имеются большие запасы воды и приходится пропускать мало судов и плотов или их можно пропустить одновременно в большом числе (при перемежающемся судоходстве). Для более же деятельного судоходства на первостепенных судоходных системах применяются камерные Шлюз, имеющие два затвора. Пространство между затворами, ограничиваемое с обоих сторон стенами, называется камерой, величина которой должна соответствовать размерам наибольшего из судов, обращающихся на водном пути. Шлюз подобного устройства помещается или в самой плотине, отделяющей один бьеф от другого (фиг. 1), или в боковом, деривационном, т. е. обходном канале (фиг. 2).
|
