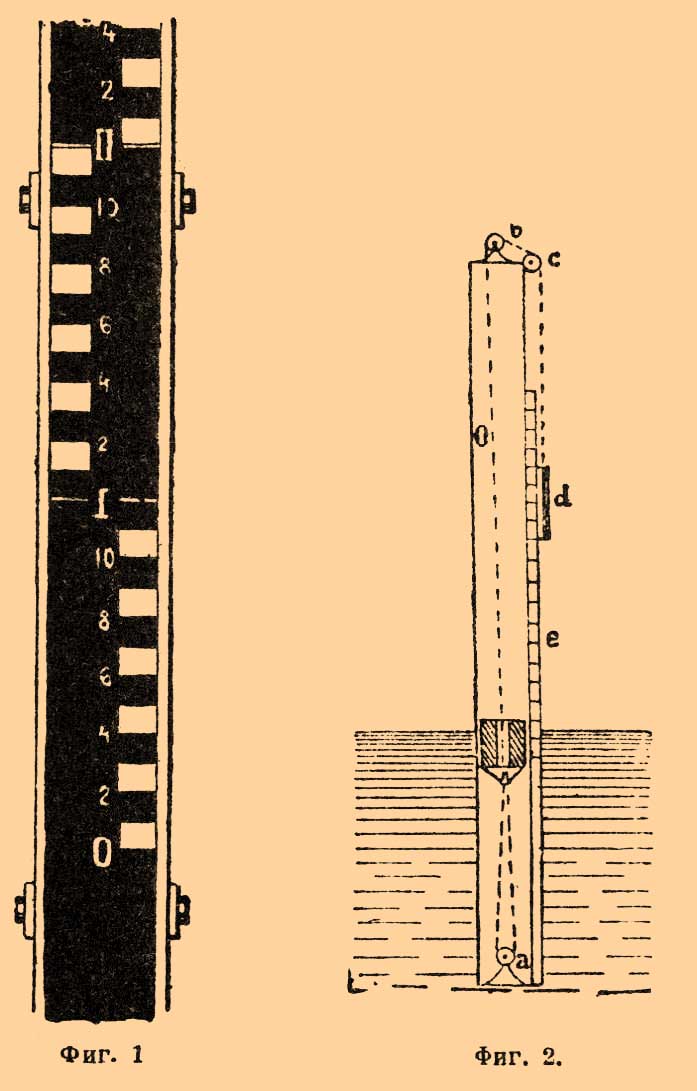

Футшток - — прибор, служащий для определения высоты и колебаний уровня воды в реках, озерах и морях. Простейший из Футшток представляет деревянную рейку, разделенную на какие-либо линейные меры; деления отличаются друг от друга чередованием красок, например красной и белой, черной и красной и др. Целые линейные единицы (например, футы, метры...) обозначаются соответствующей надписью, причем нуль обыкновенно ставят на нижнем делении и от него ведут счет кверху; иногда же нуль ставят на том делении, которое по многолетним наблюдениям оказывается средним уровнем для данного места или, как обыкновенно говорят, ординаром. Отсчеты в последнем случае ведутся от нуля в обе стороны, причем в том случае, если вода стоит выше ординара, то отсчет считают положительным; в обратном случае — отрицательным. Футшток обыкновенно прикрепляют к свае, возможно глубоко вбитой в грунт, в таком месте, где не бывает волнения, например в гаванях за волноломами или колодезе, сообщающемся с морем посредством канала или трубы. Нуль каждого Футшток необходимо связывать нивелировкой с какой-либо определенной маркой, например с чертой, нанесенной на каменном здании, скале и т. д., и каждый раз при замене Футшток новым нужно проверять его положение относительно указанной марки. Для контроля желательно иметь две или три марки, которые в свою очередь должны быть связаны нивелировкой друг с другом и, кроме того, привязаны, если представляется возможность, к общей сети нивелировок. Так как обыкновенный крашенный Футшток весьма скоро стирается, особенно в морской воде, то его иногда делают металлическим, по образцу футштоков, устроенных прусским геодезическим институтом. Футшток эти состоят из двух скрепленных между собой болтами металлических полос; в верхней полосе через каждый дюйм (или сантиметр) сделаны вырезки со скошенными краями, куда вставляются пластинки из фарфора или молочного стекла. Последние прижимаются боковыми планками (см. фиг. 1).
|
