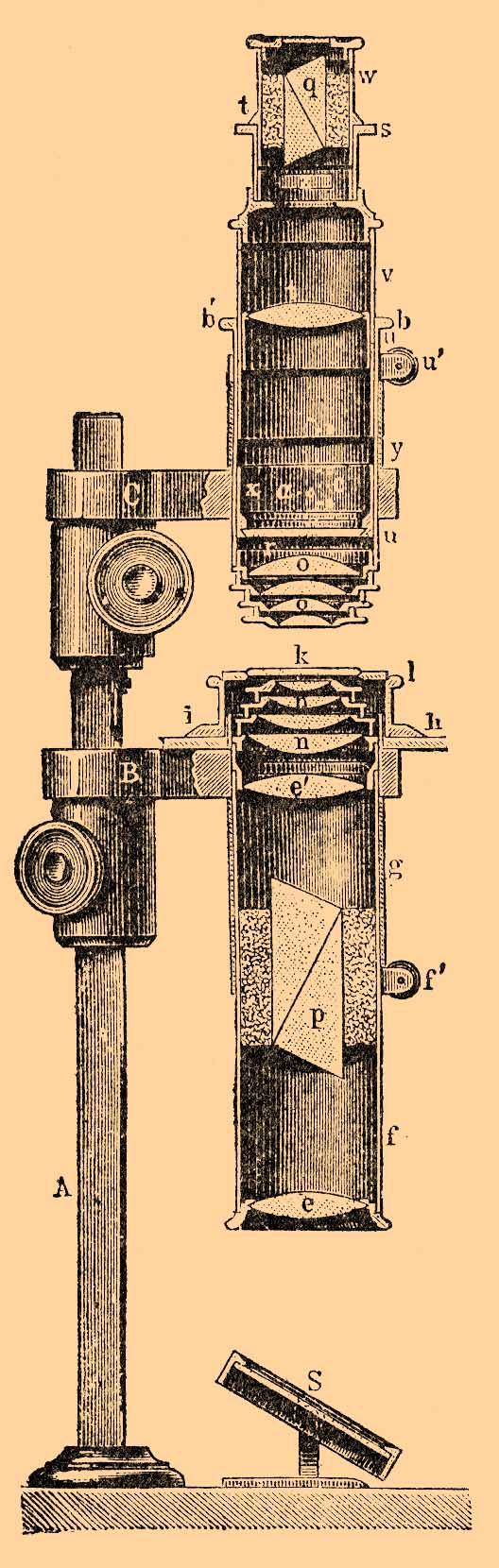

Универсальный кристаллографический оптический аппарат* - проф. П. Грота (в Мюнхене) — является одним из самых важных приборов в кристаллографии и минералогии. Он представляет из себя усовершенствование прибора Нёрренберга и может служить как для исследования минералов в сходящемся свете, так и в параллельном поляризованном свете. Устройство его в первом случае следующее (см. фиг., в 1/3 действительной величины прибора): зеркало S посылает лучи света в инструмент. В трубки f заключены: поляризатор p и две линзы ее'. Выше находится система из четырех собирательных чечевиц п. Все эти части устроены так, что они вдвигаются в трубку g, укрепленную на подставке В. С подставкой B соединена неподвижно круглая пластинка, на которой (под h) находится нониус, а на верхнюю часть ее надевается подвижная часть l, на скошенном наружу нижнем крае которой hi нанесены деления. Исследуемый препарат кладется на стеклянный кружок k. Вращая l, поворачиваем исследуемый препарат на угол, величину которого можно определить по нониусу под hi. Все описанные части аппарата составляют вместе его нижнюю половину, которая может двигаться по трехгранной стальной призме А. Верхнюю половину составляют части, укрепленные на двигающемся вверх и вниз при помощи винта цилиндре С, с которым неподвижно соединена полая цилиндрическая трубка y.
|
