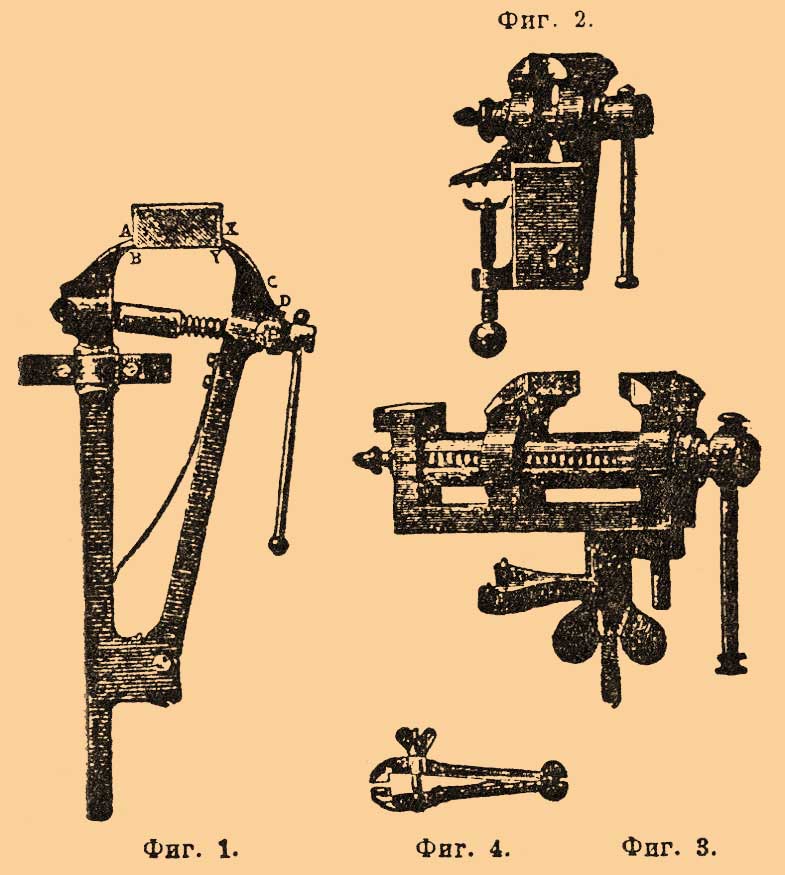

Тиски* - (Eteau, vice, Schraubstock) — служат для удержания на месте частей, подлежащих ручной слесарной обработке. Фиг. 1 изображает "стуловые" Тиски* системы Десекюра: одна половина AS привинчена к слесарному верстаку при посредстве накладки, охватывающей ее цилиндрическую шейку, и опирается своим хвостом в деревяшку, укрепляемую к ноге верстака и к полу; вторая половина XD соединена с первою шарниром на своем нижнем конце и стягивается с нею винтом и трубчатою гайкою SТ, которому противодействует пружина, чтобы Тиски* открывались сами при отвинчивании. Предмет BY закладывается между закаленными и снабженными насечкою губами тисков АХ. Особенность Тиски* Десекюра заключается в закругленных цилиндрически подкладках винта S и Т, благодаря которым давление передается всегда вдоль его оси и производит на него одно лишь растягивающее усилие.
|
