Термомультипликатор*

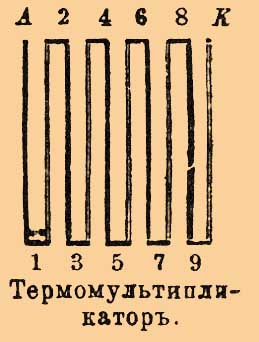

Термомультипликатор* - — прибор, служащий для измерения лучистой теплоты, впервые устроенный для этой цели итальянским физиком Меллони (см. Лучеиспускание). Два соприкасающиеся концами брусочка разнородных металлов, например сурьмяной и висмутовый, не только приходят в наэлектризованное состояние, коль скоро место их соприкосновения будет нагрето или охлаждено сравнительно с температурой несоприкасающихся концов названных брусков, но и при соединении проводником этих свободных концов дают электрический ток, длящийся все время, пока существует разность температур обеих пар концов. Такая пара разнородных металлических брусков составляет термоэлектрический элемент. Несколько термоэлектрических элементов, соединенных между собою последовательно, подобно тому, как соединяются гальванические элементы для составления батарей (см. соотв. статью), составляют термоэлектрическую батарею, которая в случае очень малых размеров металлических брусков называется обыкновенно термоэлектрическим столбиком. Если его мысленно развернуть, то представится металлический зигзаг, подобный тому, что представлен здесь на чертеже. Нечетные вертикальные сплошные толстые черты означают висмутовые брусочки, четные двойные черты — сурьмяные; горизонтальные короткие черточки означают места спаев 5 элементов или пар между собою. Внизу находятся нечетные спаи (1, 3, 5, 7, 9), наверху — четные (2, 4, 6, 8). К источнику лучистой теплоты поворачивают столбик всегда одной стороной — четных или нечетных спаев.
