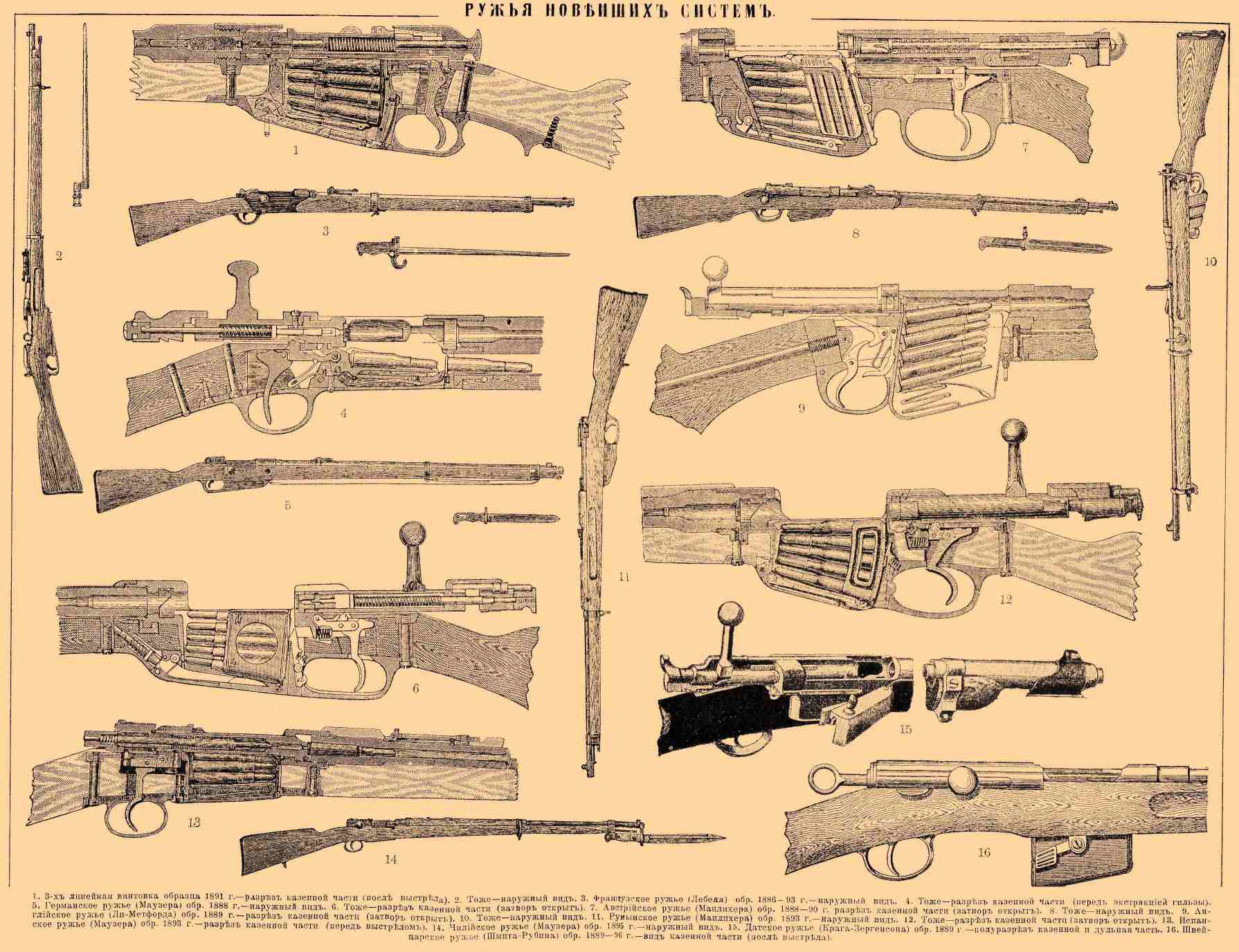

Иллюстрация к статье на тему "Ручное огнестрельное оружие *". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
Ручное огнестрельное оружие * - — характеризуется тем, что требует для боевого употребления усилий только одного человека. Первообраз (XIII, XIV столетия) его — ручная бомбарда (bomba — звук, ardere — гореть) сваривалась из полос железа, расположенных по длине; калибр бомбарды около 1 дюйма, длина канала — 25 дюймов, для действия с руки приспособлена рукоять (ложа), заряжание производилось с дула: сначала отмеривали и всыпали заряд пороха, затем досылали свинцовую пулю, диаметра значительно меньшего, чем калибр оружия. Для усиления действия бомбард, которое было слабо из-за прорыва пороховых газов в зазор между пулей и каналом, увеличивали длину канала и калибр — получилось большое разнообразие в размерах Ручное огнестрельное оружие * огнестрельного оружия: длина доходила до 7½ фута, вес до 70 фунтов; в этом случае один человек держал оружие, другой сообщал огонь; такое оружие называлось Ручное огнестрельное оружие * кулевриной (черт. 1); для поддержки при стрельбе дула ставился кол, в который втыкалось острие, имевшееся с нижней стороны ствола; заряд воспламенялся фитилем, прикладываемым к пороху, насыпанному на полку (b), отсюда через затравку (отверстие просверленное в стенке ствола) огонь проникал к заряду. Несовершенство устройства первых образцов Ручное огнестрельное оружие * огнестрельного оружия, главным образом их большой вес и медленность заряжания, было причиной слабого вытеснения оружия средних веков — луков и арбалетов, остававшихся вооружением большей части пехоты до XVI века. С этого времени начинается усовершенствование деталей устройства оружия: ложе придана форма, удобная для держания оружия при стрельбе, приспособлен курок, который при нажатии пальцем спуска — рычага, расположенного в ложе, опускает тлеющий фитиль, защемленный между его губками, к затравке; приспособлена полка (черт. 2) для пороха и затравка (x), идущая от полки внутрь ствола; для прицеливания близ дульного среза посажена мушка, а в казенной части — выступ с пропилом; вес оружия уменьшен до 20 фунтов, калибр около 8½ линии (22 мм), вес пули 12 золотников, заряд около ½ веса пули. Оружие такого типа называется мушкетом или аркебузом (черт. 3); по причине сравнительно большого веса мушкета, при стрельбе ствол его накладывали на подставку, втыкаемую в землю. Отдача при выстреле получалась настолько значительной, что с мушкетом могли управляться только люди, обладающие большой физической силой — вся пехота не могла быть вооружена таким оружием; при армиях образованы лишь роты мушкетеров. Для вооружения всадников укоротили мушкет и уменьшили его калибр настолько, что можно было стрелять, держа оружие в одной руке и не упирая его в плечо — появился пистолет (черт. 4), впервые введенный в XVI в. в Германии; вес его около 3 фунтов; употреблялся для личной защиты на самых близких расстояниях; существенное неудобство пистолета — возможность в рукопашной схватке произвести только один выстрел — позднее послужило поводом к изобретению револьвера. В середине XVII в. Ручное огнестрельное оружие * огнестрельное оружие усовершенствовано принятием кремневого замка, штыка, патрона (заряд пороха с пулей заключен в одну бумажную гильзу; раньше пули и порох носились отдельно) и шомпола для досылания его при заряжании. Кремневый замок (черт. 5), изобретенный в Испании, устроен так: курок (g) вращается с осью (B), проходящей через замочную доску (C), врезанную в ложу; между губками курка (e) защемлен кремень (x); на одной оси с курком, но по другую сторону доски заклинена ладыжка (n), которая таким образом вращается вместе с курком; в вырез ладыжки упирается длинное перо боевой, двухперой пружины (t), короткое перо которой прикреплено к доске. При отводе курка назад боевая пружина сжимается, взводится и стремится опрокинуть курок вперед, приближая кремень к огниву (i). Во взведенном положении курок удерживается концом крючка (j), заскакивающим в вырез (взвод) ладыжки; крючок вращается на оси и нажимается постоянно на поверхность ладыжки пружиной — перкой (q). Чтобы спустить курок, надо нажать на хвост спуска (v), вращающегося на оси — тогда последний, надавливая на крючок, выведет конец его из взвода ладыжки; курок, ничем не удерживаемый, падает, побуждаемый давлением боевой пружины и ударяет кремнем по стальному огниву (i), служащему продолжением крышки (k), прикрывающей полку с порохом; крышка открывается, вращаясь на оси (d) — искры воспламеняют порох на полке и через затравку передают огонь заряду. Для удержания крышки закрытой и оказания огнивом сопротивления удару курка (последнее необходимо для получения искры), имеется подогнивная пружина (m), верхнее свободное перо которой подпирает огниво. Заряжание кремневого ружья производилось так: 1) взяв ружье наизготовку, взвести курок, откинуть огниво; 2) вынув патрон из сумы, оторвать зубами (другая рука занята держанием ружья) бумагу на одном конце патрона — "скусить патрон", отсыпать на глаз часть заряда на полку и закрыть огниво; 3) поставив ружье прикладом на землю, всыпать оставшийся заряд в дуло и дослать пулю с остатком бумажной гильзы. Кремневый замок прослужил до первой четверти XIX столетия. Штык изобретен во Франции, состоял из стального лезвия и трубки с пазом, соединяющихся между собой изогнутой шейкой; трубка насаживалась на конец ствола, причем паз надвигался до упора, удерживающего штык при нанесении укола, но не мешающего ему сдвигаться вперед; тем не менее с принятием штыка ружье стало годным для рукопашного боя. Одновременно стали уменьшать и вес мушкета. К XVIII столетию окончательно выработался всюду тип пехотного гладкостенного ружья, калибром 7 линий (17½ мм), весом около 12 фунтов (5 кг), давшим возможность вооружить им всю пехоту; вес пули 6 золотников, заряд около ½ веса пули, зазор между пулей и каналом от 5 до 7 точек, длина ствола 3 фута, длина штыка 1½ фута, длина приклада 1½ фута, всего ружья — около 6 футов. Ствол свертывался из железной полосы и заваривался, затем в него ввертывался винт-казенник, образующий дно. По малой меткости, стрельба из гладких ружей производилась не далее как на 300 шагов. Этот тип ружья употреблялся в войнах и Фридриха II, и Наполеона I; в начале текущего века изобретен капсюль — медный колпачок с ударным составом (черт. 6 и 7), надевавшийся на затравочный стержень (b), ввинченный в ствол; ударом курка капсюль воспламенялся и воспламенял заряд через затравочное отверстие c.
|
