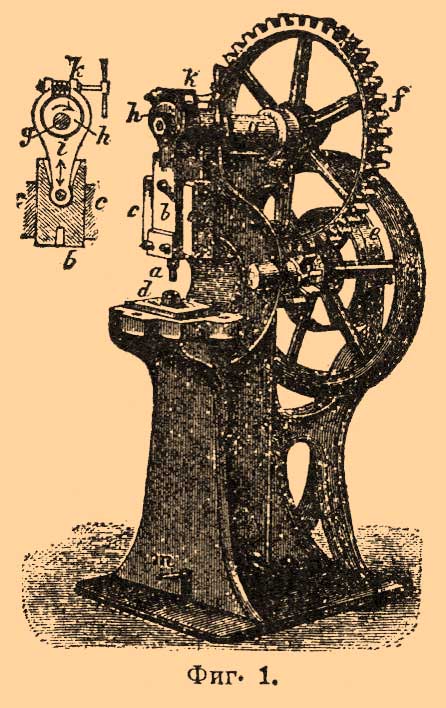

Прорезная машина* - — машина для пробивки дыр или вырезки кружков в жестяных и вообще металлических листах, употребляющаяся обыкновенно в мастерских для строения мостов, котельных и машиностроительных заводах, малой же величины — в мастерских разных ремесленников (слесарей, кузнецов и жестянщиков). Составные части Прорезная машина* машины заключаются в прорезном штемпеле (M önch, Drü cker) из массивной стали в виде цилиндра или призмы, диаметр которого вполне соответствует величине требующейся дыры, и стального кольца (Nonne, Locheisen), внутренний диаметр которого точно соответствует поперечнику штемпеля. Это кольцо служит для поддержки листа во время пробивания. Штемпель с помощью особого механизма опускается на лежащий на кольце лист металла и, сильно надавливая на него, проходит в кольцо, высекая острыми краями своими металлический кружок величиной в диаметр трубки-штемпеля. Приведение в движение малых Прорезная машина* машин, предназначенных для пробивания тонких листов металла и маленьких дыр, производится руками или ногой рабочего, так как его сила, увеличенная рычажным или винтовым механизмом или эксцентрическим колесом, для этого достаточна. Такие Прорезная машина* машины имеют часто устройство балансира (см. Шибало). Прорезная машина* машины большие, употребляющиеся при постройке мостов, паровых котлов и машин, работают или посредством водяного колеса, конного привода, или же чаще — паровой машины. Подобную Прорезная машина* машину изображает прилагаемый рисунок (фиг. 1.).
|
