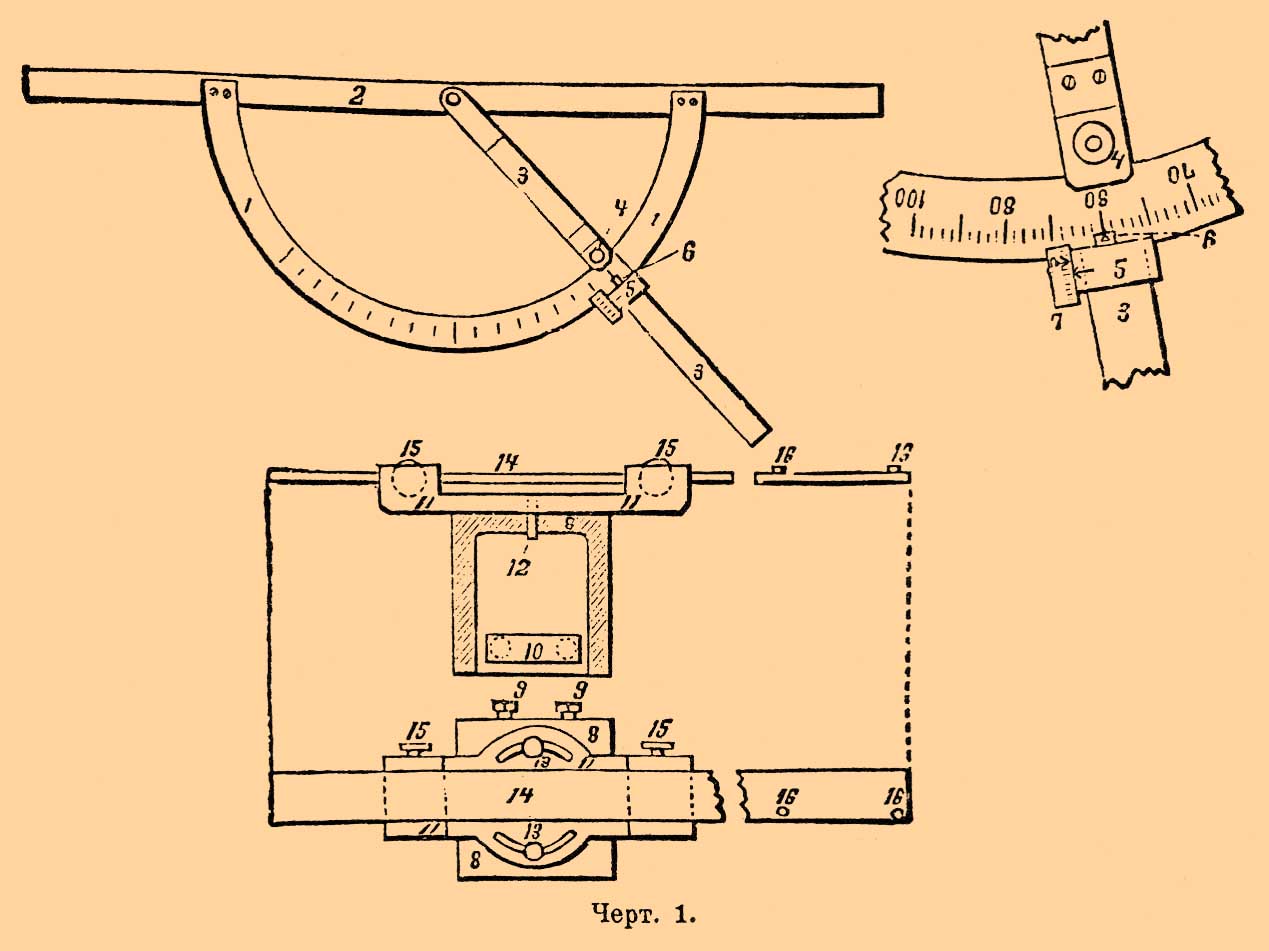

Прицельный угломер* - — прибор, употребляемый в крепостной и осадной артиллерии для восстановления и корректирования горизонтальной наводки орудия, произведенной при первом выстреле по прицелу или провешиванием направления на цель и совмещения с ним прицельной линии. Прибор состоит из собственно угломера, базы к угломеру, рытой перед платформой, и двух железных планок, прикрепленных к станинам лафета и станка. Угломер (черт. 1) состоит из дуги (1), разделенной на градусы; к концам ее приклепана стальная линейка (2), на последней в центре дуги укреплена ось, на которой вращается алидада (3), снабженная зажимом (4) и счетчиком (5).
|
