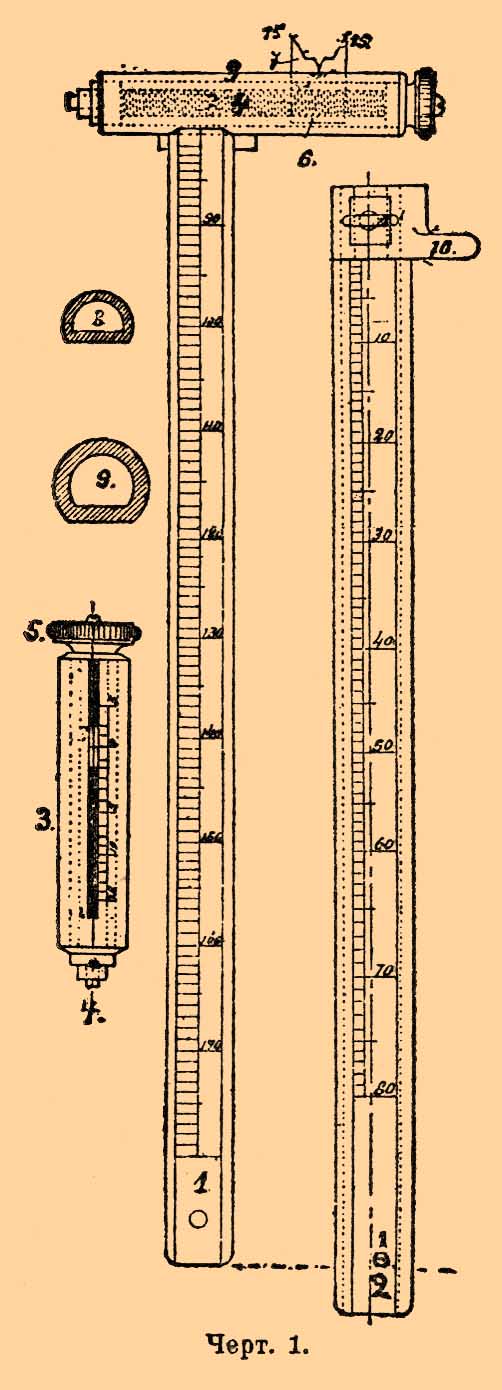

Прицел* - — приспособление, употребляемое для прицеливания (см. Прицел* оружия) по видимой цели. Для всех нарезных орудий приняты выдвижные прицелы, для гладкостенных же употреблялись приставные, которые после каждой наводки приходилось снимать с орудия. Прицел* для полевых, осадных и крепостных пушек — одного и того же типа, различаются только размерами. Прицел* к полевым пушкам (черт. 1) состоит из двух латунных трубок; верхняя, или внутренняя (1), трубка входит в нижнюю, или наружную (2); эта в свою очередь вставляется в гнездо, высверленное в правой половине казенной части орудия перпендикулярно к осям канала и цапф; к верхней трубе прикреплен поперечный трубчатый брусок (3) с продольной щелью наверху; внутри его помещается стальной бесконечный винт (4) с латунной головкой (5), по которому передвигается в обе стороны муфточка (6) с выдвигающимся через щель щитком (7), называемым целиком.
|
