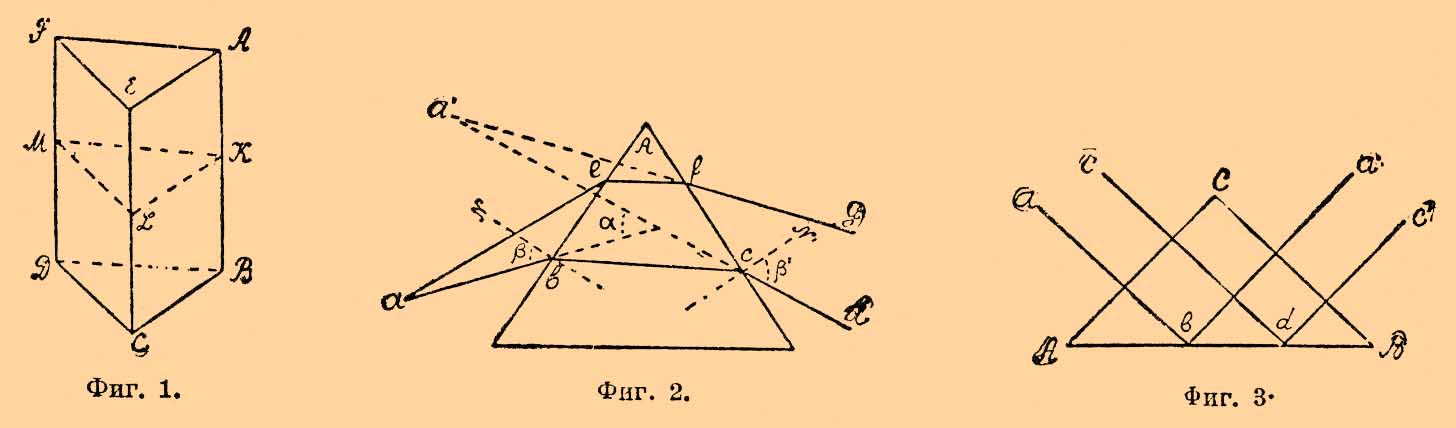

Призма* - — в геометрии — см. Тела геометрические. Призма* в учении о свете называют часть прозрачного для света вещества, ограниченную двумя непараллельными плоскостями. Линию AB пересечения этих плоскостей (фиг. 1) называют преломляющим ребром Призма*, плоскость CDEF, противолежащую ребру — основанием Призма*, угол, составляемый плоскостями AFDB и CEAB — преломляющим углом Призма*, а плоскость KLM, проведенную перпендикулярно ребру, сечением Призма* Когда луч света ab (фиг. 2) попадает на Призма* под углом β к перпендикуляру N, то благодаря двукратному преломлению (см. это слово и Диоптрика) он проходит путь bcd, причем вышедший из Призма* луч cd отклоняется к основанию Призма* и составляет с перпендикуляром N' угол β', а с падающим лучом ab угол α, который называют углом отклонения и который с β, β' и преломляющим углом Призма* А связан зависимостью:
|
