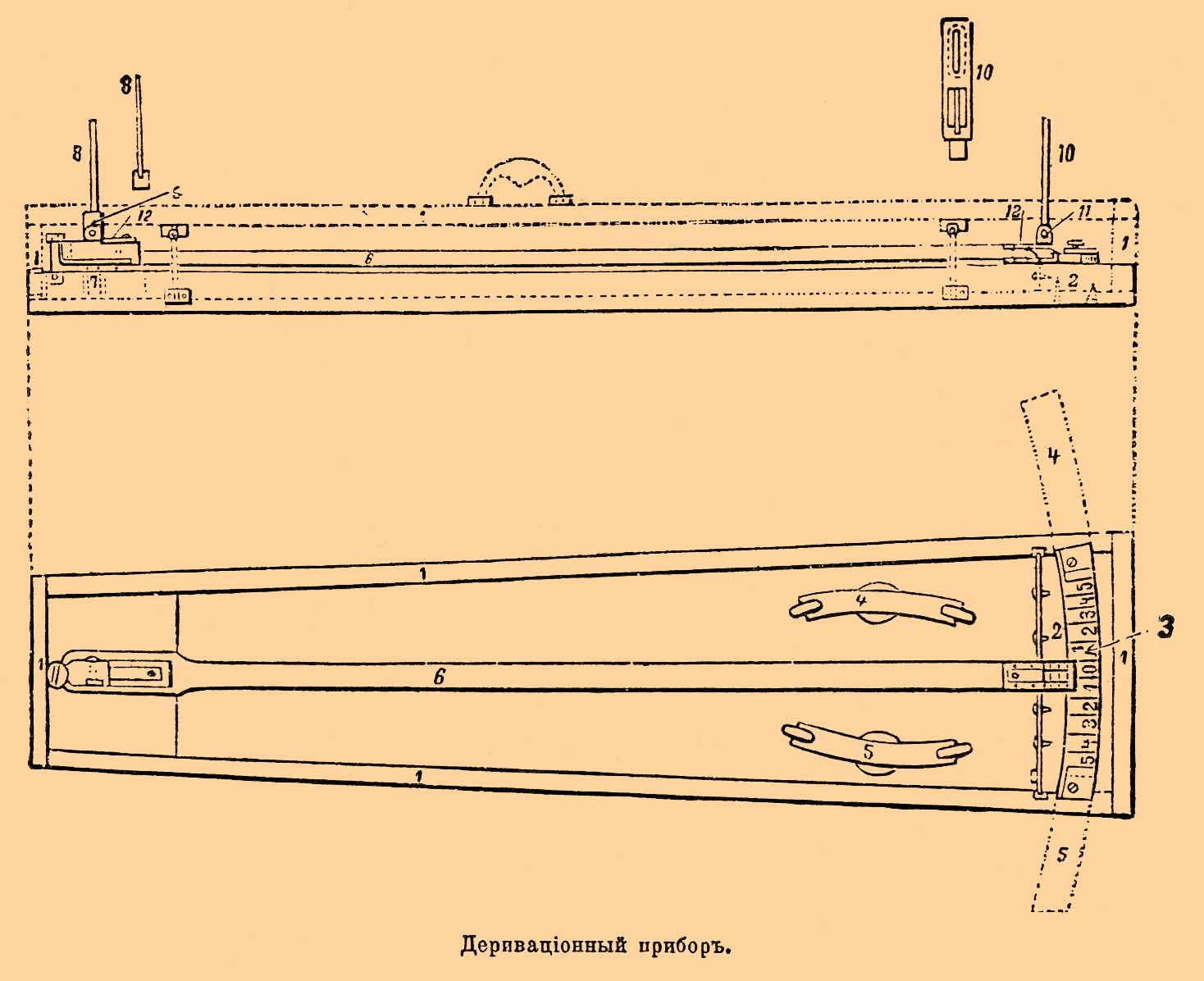

Прибор деривационный* - (артиллерийский) — состоит из деревянного, клинообразной формы ящика, по концам которого к дну прикреплены поперечные деревянные бруски. К заднему бруску (2) привинчен участок градусной дуги (3) с делениями от 0 до 5° в каждую сторону; наименьшее деление — 4'; для измерения отклонения более 5° на среднюю дугу накладываются по концам два приставные участка (4 и 5) градусной дуги.
|
