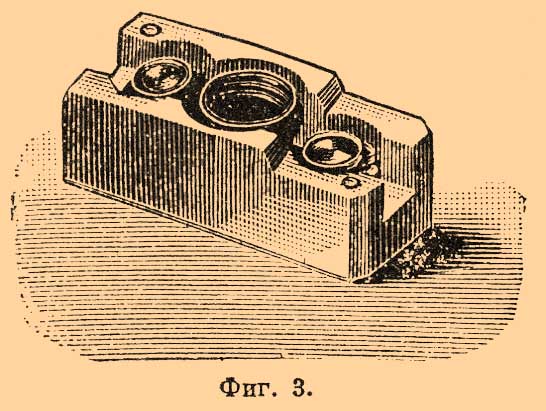

Предохранитель* - — прибор, включаемый в цепь электрического тока и имеющий назначение автоматически размыкать цепь, если ток в ней по какой-либо причине настолько усилится, что может явиться опасность сильного нагревания проводов, порчи изоляции их и включенных в цепь приборов, а также опасность пожара вследствие нагревания цепи. Предохранитель* вводится поэтому последовательно в цепь электрического тока везде, где какие-либо проводники присоединяются к более толстым, перед приборами (напр. электр. ламп.) и вообще перед теми частями цепи, которые должны быть предохранены от действия слишком сильного тока. Наиболее распространенные плавкие Предохранитель* состоят из легкоплавкой металлической пластинки или проволоки, вводимой последовательно в цепь тока и сечение которой рассчитано так, что она плавится и размыкает цепь, когда сила тока делается опасно большой. Проволока делается из свинца, или олова, или, чаще всего, из сплава 40% олова с 60% свинца, реже из серебра или меди. Для расчета диаметра проволоки d в миллиметрах, долженствующей плавиться при токе в i ампер, можно пользоваться формулой Приса i= K·d3/2, где K для свинца равно 10,8 для олова 12,8. Для расчета сечения свинцовых пластинок можно положить 6 ампер на 1 кв. мм, при токах от 1 до 100 ампер и 5 ампер на 1 кв. мм при токах от 100—200 ампер. Пластинам придают форму, изображенную на фиг. 1, и концы пластинки зажимают в винтовых зажимах, закрепленных на непроводящей (например фарфоровой) дощечке; к тем же зажимам прикрепляют концы провода, в который вводится предохранитель.
|
