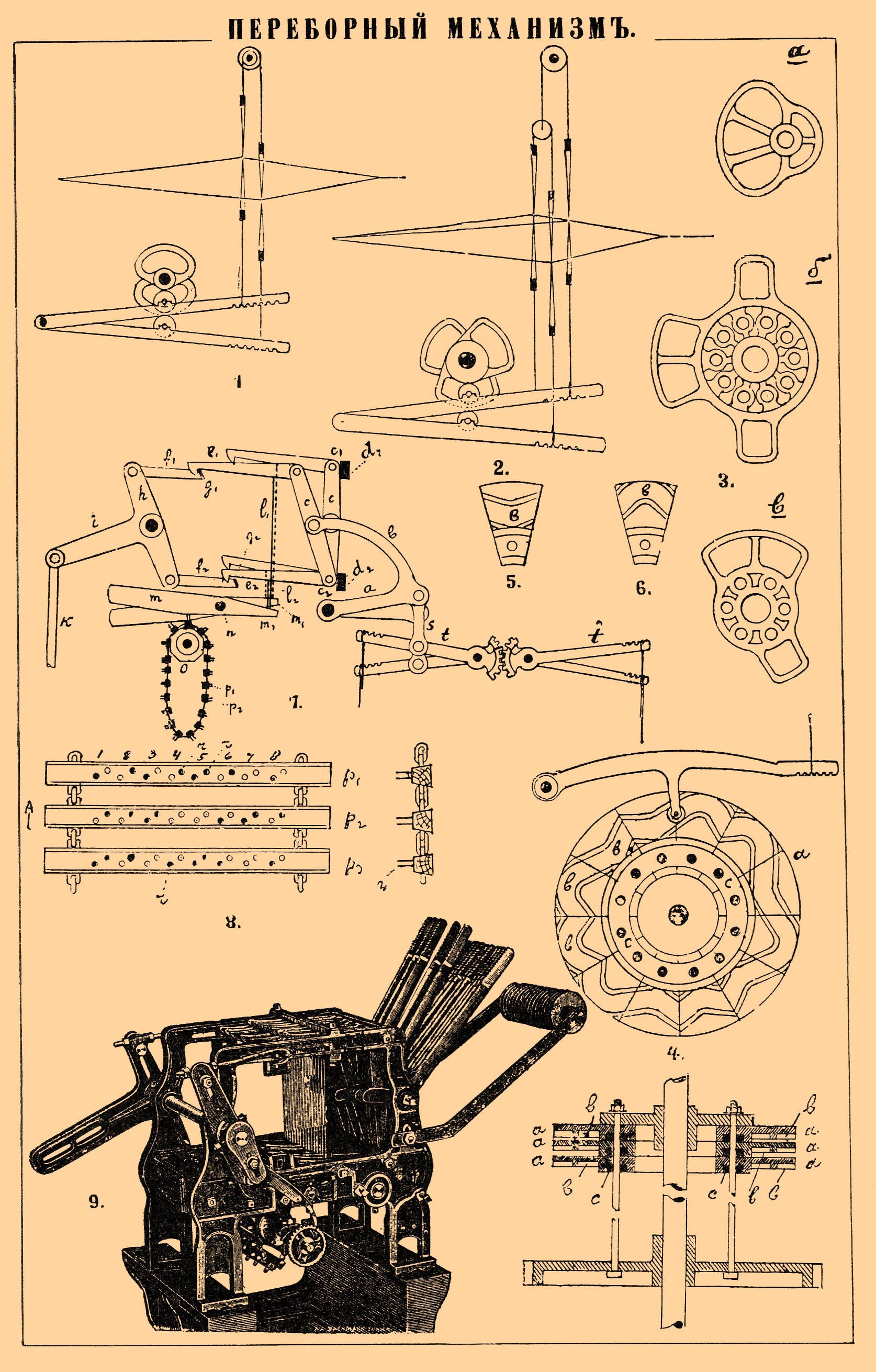

Переборный механизм* - (переборная каретка). — Проступный, патронный и переборный станки составляют различные виды механических ремизных ткацких станков, отличающиеся друг от друга большей или меньшей сложностью приспособления, производящего подъем и опускание ремизок, т. е. образование зева. Чем сложнее узор, т. е. чем больше его основные и уточные рапорты (см. Переплетения нитей в ткани), тем более число потребных ремизок и тем сложнее прибор, управляющий их движением. Самой простой его формой является проступный эксцентрик, сидящий на нижнем валу ткацкого станка (фиг. 1 и 2). Число эксцентриков соответствует числу ремизок, а форма каждого из них определяется порядком подъема и опускания соответствующей ремизки в зависимости от данного узора, подчиняясь условию, что эксцентрик делает полный оборот вокруг своей оси в то время, когда исполняется весь уточный рапорт ткани. Проступный эксцентрик действует на рычаге, который связан с соответствующей ремизкой и опускает ее при нажатии эксцентрика. Ремизка так связана с другими, что заставляет их подниматься. Такое устройство показано на фиг. 1 для 2-х ремизок, на фиг. 2 — для 3-х.
|
