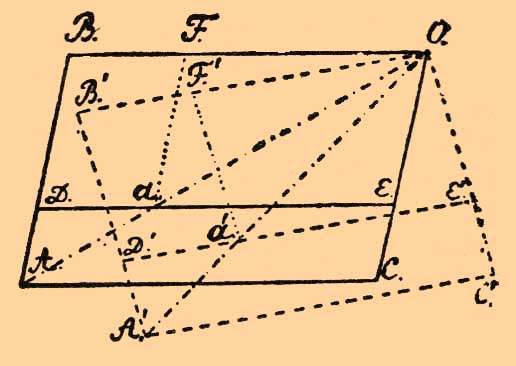

Пантограф* - — прибор для перечерчивания фигур в другом масштабе. Простейший, но совершенно непрактичный Пантограф*, может быть устроен из резинового шнура, у которого точка О закреплена, в точке а укреплен карандаш, а в А штифт, которым ведут по контуру перечерчиваемой фигуры. Если, взявшись за свободный конец шнура, вести штифт по контуру, вытягивая сколько нужно шнур, то и карандаш а будет следовать за этим движением и притом так, что отношение расстояний АО и аО будет оставаться постоянным и линия АаО прямой, потому что каждая часть упругого шнура растягивается пропорционально своей первоначальной длине. Тот же самый результат достигают с помощью разнообразных шарнирных механизмов. Например, в так наз. "миланском" Пантограф* в точках О и А находятся вершины шарнирного параллелограмма ABОC, карандаш же а закреплен на ветви DE, параллельной стороне ОВ. Ветвь эту можно передвигать параллельно самой себе вдоль сторон ОС и ВА, а оправу карандаша вдоль самой DE, таким образом можно расположить в начале точки О, о, А на одной прямой.
|
