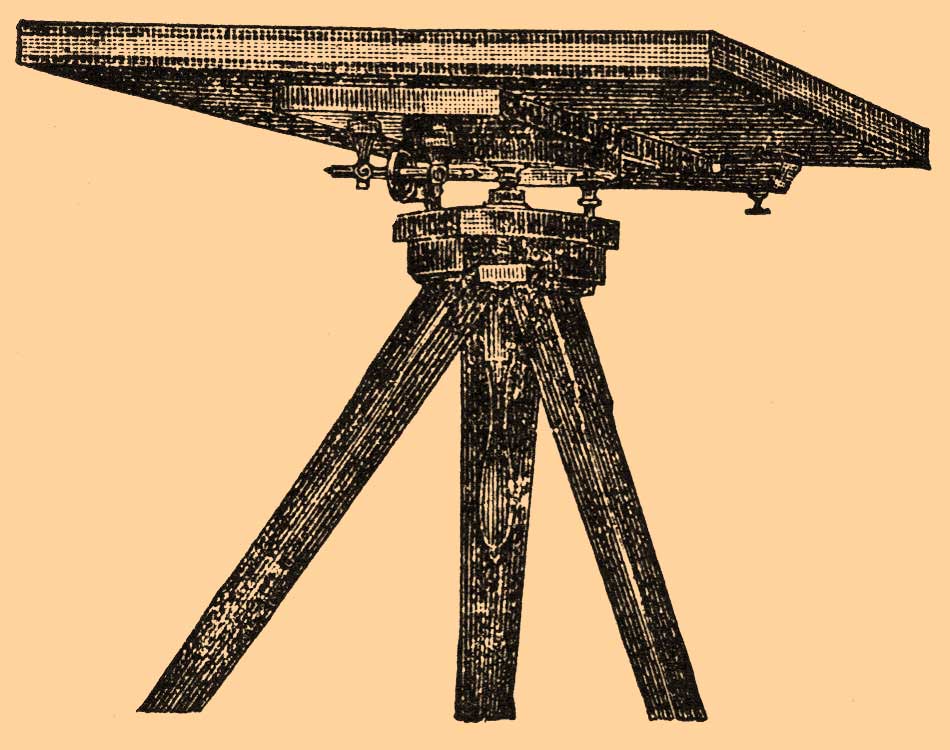

Иллюстрация к статье на тему "Мензула*". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
Мензула* - (от mensula — столик) — топографический инструмент, служащий для производства точных и подробных съемок (см. ниже Мензульная съемка). Изобретен баварским математиком Иоанном Преторием около 1610 г. Мензула* состоит из доски, с наклеенной на нее бумагой (планшет), и штатива с треногой, для удобной и точной установки доски горизонтально. Штатив Мензула* должен быть приспособлен для троякого передвижения доски: 1) в горизонтальной плоскости, чтобы данную на планшете точку установить над соответствующей точкой местности; 2) около вертикальной оси — для ориентирования, т. е. для установки краев доски по странам света, и 3) подъемного — для приведения планшета в горизонтальное положение. Эти передвижения производятся соответствующими микрометрическими и подъемными винтами. Существует множество систем Мензула*; лучшей считается мюнхенская, механика Эртеля, и ее усовершенствования. В России на государственных съемках употребляется Мензула*, построенная Рейсигом, механиком военно-топографического отдела главного штаба, а также Мензула*, измененные преподавателями геодезии Стефаном и бароном Корфом. Планшет Мензула* делается из нескольких склеенных вместе тонких липовых досок, образующих квадрат, со стороной от 12 до 26 дюймов; высота же треноги должна быть около 4 футов, чтобы съемщик, работая стоя, не утомлялся. Преимущество Мензула* перед другими съемочными инструментами заключается в том, что она дает возможность получать непосредственно горизонтальные проекции линий местности (см. Засечка). При Мензула* должны быть вспомогательные инструменты: алидада или кипрегель, которыми визируют на окружающие предметы и прочерчивают соответствующие направления; ориентир-буссоль, для установки планшета по странам света, и вилка, служащая для точной установки точки планшета над соответствующей точкой местности.
|
