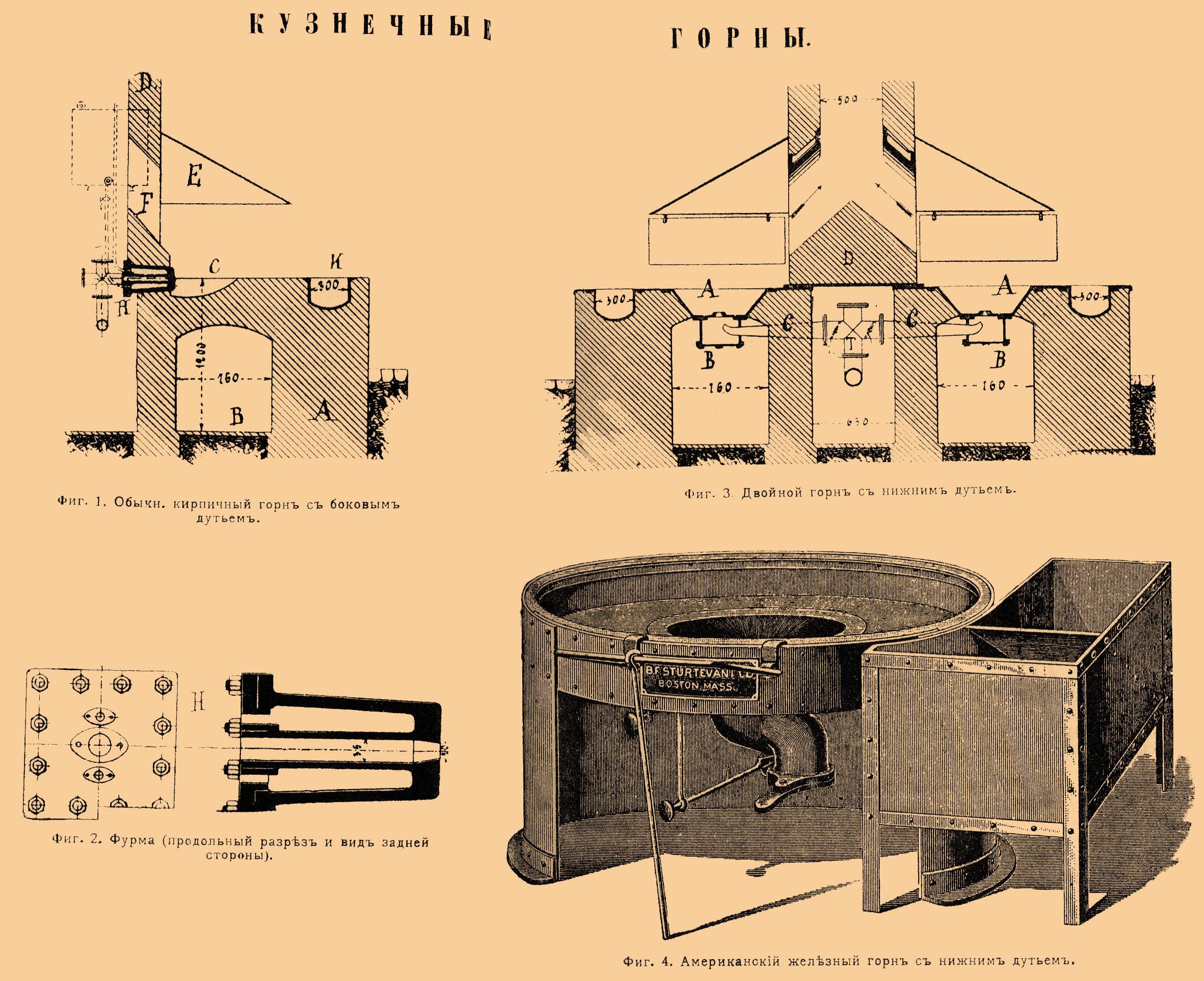

Иллюстрация к статье на тему "Кузнечные горны". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
Кузнечные горны - — открытые печи, применяемые в Кузнечные горны деле для разогревания кусков металла небольшой и средней величины. Характеристическая особенность Кузнечные горны горнов состоит в том, что нагреваемый металл находится в них в непосредственном соприкосновении с горючим, сожигание которого производится при содействии дутья, производимого Кузнечные горны мехами или вентилятором. Кузнечные горны горны состоят поэтому из двух главных частей: собственно горна, т. е. углубленного гнезда, в котором помещаются горючий материал и нагреваемый металл, и из воздухоподводящего прибора (фурмы с соплом). Побочные принадлежности горна суть: воздуходувный прибор, дымоотводная труба с вытяжным колпаком, водяной резервуар и т. д. Материалом для постройки кузнечных горнов служат: кирпич, чугун и железо. Преобладание того или другого из этих материалов обусловливается ближайшим назначением горна, особенностями его конструкции, местом, каким можно располагать для установки горна и, наконец, личными соображениями строителя. Во всяком случае, часть горна, в которой производится сжигание горючего (горновое гнездо) всегда облицовывается кирпичом, по возможности огнеупорным. Преимущество горнов, устроенных главным образом из металла, есть их компактность, зато части таких горнов сильно разогреваются и работать на них более тягостно, нежели на горнах кирпичных. Несмотря однако же на это, металлические горны получают в последнее время все большее и большее распространение. В качестве горючих материалов, для отопления горнов применяются каменный или древесный уголь и кокс, иногда же смесь из этих двух материалов. Кроме твердого горючего, большое применение в Кузнечные горны деле получила также нефть. Обыкновенный тип Кузнечные горны горна представлен на фиг. 1. Здесь А кирпичный постамент, С — горновое гнездо. Верхняя поверхность горна располагается на такой высоте над полом кузницы, чтобы кузнецу было удобно работать (70 — 80 см.). Горизонтальные размеры постамента обыкновенно делаются равными 100x100 см. Для экономии кладки, постамент снабжается сквозным просветом В, перекрытым сводом. Горизонтальные размеры гнезда — от 20х20 до 40x40 см., а глубина — от 10 до 15 см. Наклонный канал F в задней стенке D горна отводит дым в дымовую трубу (на рисунке не показанную). Е — железный зонт, препятствующий дыму разлетаться по кузнице. В отверстие в стенке D, у самого гнезда, вставлена чугунная коробка H, изображенная на фиг. 2 в увеличенном масштабе. Посередине этой коробки помещается трубка (фурма), сообщенная задним концом с воздухопроводом, а передним открывающаяся в горновое гнездо. Внутренняя полость коробки (между трубкой и стенками) сообщается с водяным резервуаром, при помощи трубок, показанных на фиг. 1 пунктиром. Вода, циркулируя по трубкам и фурменной коробке, предохраняет фурму от чрезмерного разогревания. Чугунный резервуар K, вделанный в кладку горна, наполняется водой и служит для охлаждения инструментов, смачивания угля и т. п. Если кузница имеет несколько горнов, то они располагаются обыкновенно по два, или по четыре, около одной общей дымоотводной трубы. Парные (как и одиночные) горны устанавливаются обыкновенно вдоль наружных стен кузницы, четверные же — посередине кузницы, чтобы около каждого горна образовалась достаточная свободная площадь для производства работы. Подведение воздуха в горновое гнездо сбоку, как это имеет место при обыкновенных фурмах (фиг. 1 и 2) неудобно в том отношении, что кусок металла, заложенный в горн, нагревается преимущественно лишь с той стороны, которая обращена к фурме.
|
