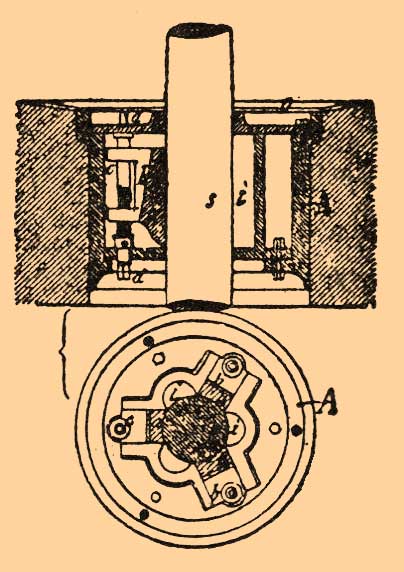

Кружловина* - мукомольная постава — та часть, которая помещается в отверстии (глазе) нижнего жернова и служит втулкой для направления веретена, передающего вращательное движение верхнему жернову. На фиг. представлена Кружловина*, вделанная в глаз нижнего жернова; она состоит из чугунного цилиндра А, с заплечиком в нижней его части, на который опирается доска, в виде кольца, с прилитыми к ней вертикальными ребрами, между которыми помещаются вкладыши а из бронзы, прилегающие к веретену s. Нажим и, вообще, перемещение вкладышей в радиальном направлении достигается клиньями В, посредством винтов с, имеющих на концах квадратные головки, для вращения их посредством ключа. Пространства i служат для помещения волоса, пеньки или льна, смоченных в растопленном сале, так что веретено получает при этом довольно хорошую смазку. Сверху Кружловина* прикрывается чугунной крышкой, через которую проходят концы винтов с; независимо от сего, сверху накладывается кружок о, защищающий ниже расположенные части от попадания в них размельчаемого продукта и служащий для направления этого продукта в пространство между мелющими поверхностями жерновов.
|
