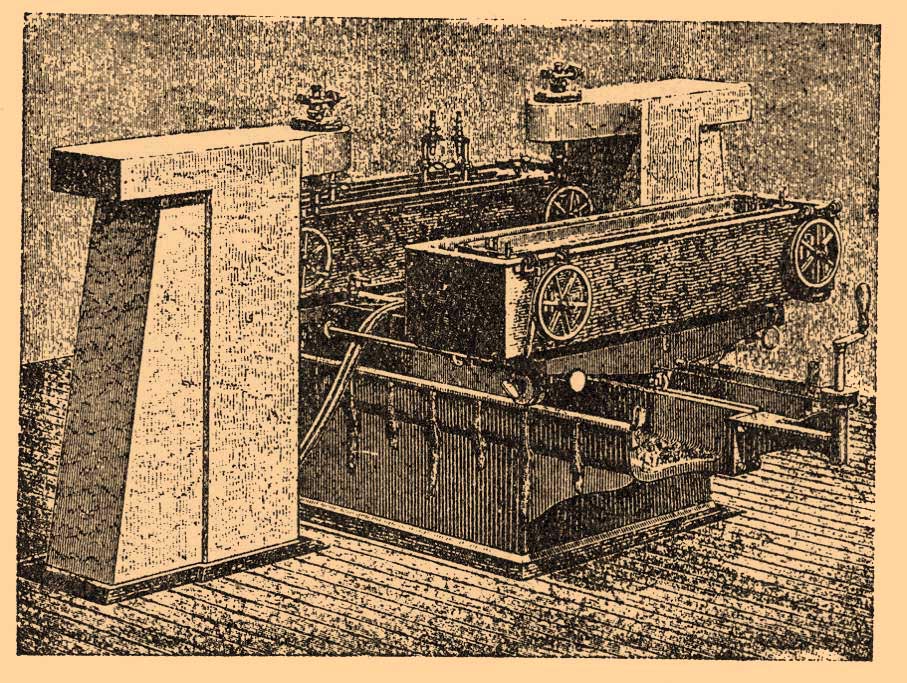

Иллюстрация к статье на тему "Компаратор". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
Компаратор - — прибор для точного сравнения линейных мер, впервые устроенный в 1792 г. Ленуаром, в Париже, для сравнения "концевых" мер [Концевыми (à bout) мерами называются такие, в которых длина (например, 1 м) представляет расстояние между оконечностями, как в обыкновенных торговых мерах. Нарезные (à trait) меры суть такие, в которых данная длина заключается между двумя параллельными чертами или точками, нарезанными на бруске, близ его концов.], с целью установления французской метрической системы. Прибор состоял из длинной, крепкой металлической линейки; на одном ее конце был укреплен выступ, а на другом салазки, в которых свободно могла скользить небольшая линейка вдоль большой. Сравниваемая мера упиралась одним концом в выступ, а другим в подвижную линейку; положение этой последней определялось чувствительным рычагом, показывавшим 0,00 0 5 мм, с помощью разделенной дуги и верньера. В настоящее время "концевыми" делают только меры, служащие для проверки употребляемых в торговле и не требующие большой точности. Поэтому Компаратор для таких мер состоит просто из крепкого железного стержня с выступом на каждом конце: внутренние поверхности этих выступов представляют очень аккуратно отделанные плоские или цилиндрические поверхности. Нормальная мера концами своими входит совершенно плотно, с легким трением, между этими поверхностями; новую меру до тех пор подпиливают, пока она не станет точно также проходить между выступами Компаратор При навыке и внимании, ошибка не превысит нескольких сотых мм. В Швейцарии такие Компаратор вделывают в стену на рынках, для всеобщего употребления. Для сравнения "нарезных" мер надо пользоваться Компаратор с микроскопами, который был впервые устроен Траутоном в Лондоне. У нас, в палате мер и весов в СПб., имеется такой, не очень давно устроенный фирмой Траутон и Симмс, Компаратор для сравнения аршина, сажени и метра между собой, но мы опишем другой, оконченный в 1880 г., несколько более совершенный Компаратор той же системы, принадлежащий международному бюро мер и весов, в Севре, около Парижа. На прилагаемом рисунке изображены только части Компаратор, находящиеся в комнате, но оба каменных столба, поддерживающих микроскопы, проходят через прорезы в полу, не касаясь к нему, и опираются на общий фундамент, для которого земля была вырыта на 4 м, насыпан плотно утрамбованный слой речного песка, на нем сделан монолит из бетона в 0,5 м толщины и 14 кв. м поверхности, на котором еще продолговатый монолит в 10 куб. м, поддерживающий вышеупомянутые столбы. Фундамент для чугунных салазок, по которым движутся ящики, содержащие сравниваемые метры, стоит на особом фундаменте, опирающемся на ту же общую бетонную плиту и перекинутом в виде моста через второй монолит.
|
