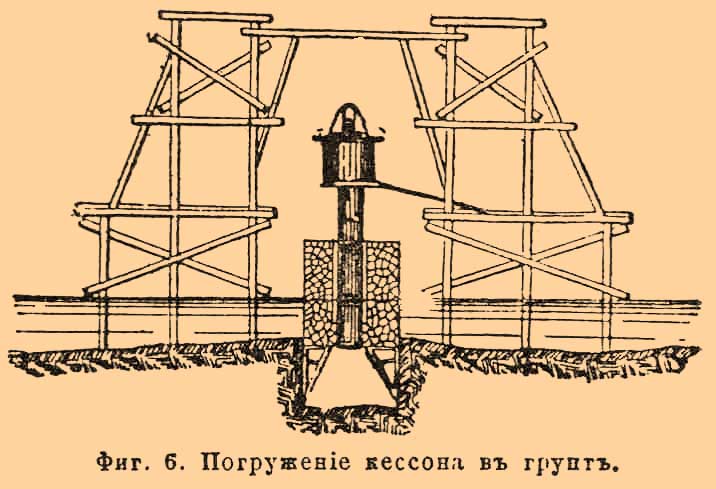

Иллюстрация к статье на тему "Кессоны и кессонные работы". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
Кессоны и кессонные работы - — Прежде это название (франц. Caisson) применялось к открытым сверху, плавучим ящикам, в которых возводится каменная кладка, так что ящик постепенно погружается и наконец садится на дно, причем кладку можно продолжать, как на суше (см. Понтонный ящик). В настоящее время строительная практика под словом Кессоны и кессонные работы понимает только сверху закрытый ящик, из которого, после погружения его на дно, вода вытесняется сгущенным воздухом, так что рабочие могут в нем свободно двигаться. Подкапывая дно под краями ящика, они постепенно его углубляют до достижения твердого слоя, который может служить надежной подошвой для сооружения. Такой способ устройства оснований называется вообще пневматическим. Способ этот испытан был в первый раз в 1839 г. французским инженером Триже (Triger) при заложении каменноугольной шахты в водоносном слое в Шалонских копях близ реки Луары и затем применен был в 1850 г. в Англии инженером Юзом (Hughes) для устройства оснований Рочестерского моста через реку Мидвей. Быки этого моста выведены были на чугунных колоннах, 2,15 м в диаметре, наполненных бетоном. Для возможности производства работ в колонне, внутреннее пространство ее с помощью воздуходувных машин наполнено было сгущенным воздухом, который вытеснил из нее воду через нижнее, открытое отверстие. Над колонной установлены были две камеры — воздушные шлюзы, которые сообщались посредством плотно закрываемых дверец как с наружным воздухом, так и с рабочим пространством в колонне. Рабочие входили в шлюзную камеру через наружную дверь и, закрыв ее за собой, при помощи крана сообщали камеру со сгущенным воздухом в рабочем пространстве колонны. После полного уравнения давлений можно было открыть дверь, ведущую из шлюзной камеры внутрь колоны, и спуститься вниз. Подобным же образом, только в обратном порядке, совершался выпуск рабочих, причем раньше, чем открыть дверь, ведущую из шлюза наружу, выпускали из него с помощью крана сжатый воздух. Через эти же шлюзы выносился извлекаемый со дна грунт и вводились материалы для заполнения колонн бетоном. Этим способом подошва оснований моста опущена была на глубину 18 м. Когда оказалось, что сжатый воздух дает возможность работать с успехом и беспрерывно как на больших, так и на малых глубинах, независимо от разных препятствий, как наступление паводков и проч., способ этот начал входить во всеобщее употребление при сооружении мостов. Наступившая после этого эпоха постройки больших железнодорожных линий вызвала быстрое усовершенствование пневматического способа устройства оснований. На фиг. 1 представлен разрез быка моста С.-Петербурго-Варшавской дороги через Неман, у города Ковно, построенного инженером Сезанном (C é zanne 1859 г.), по образцу построенного им же раньше Чегединского моста через реку Тейссу.
|
