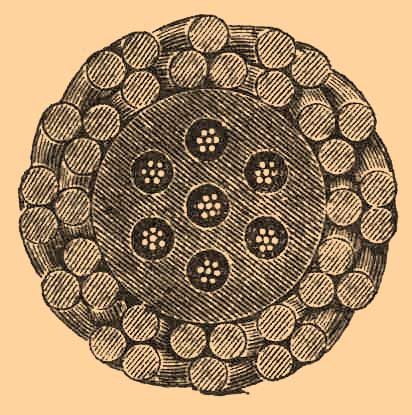

Кабель - — составной из железной или стальной проволоки канат; Кабель употребляются для подъема руд из шахт, а также для подъема больших тяжестей, вместо канатных приводов на заводах, для буксирования судов, для такелажа речных и морских судов, в качестве составных частей висячих мостов и вообще заменяют собой цепи и обыкновенные пеньковые канаты в тех случаях, где требуется соединение значительного сопротивления с гибкостью. Проволочный канат составляется из некоторого числа прядей, причем сердцевина каната бывает пеньковая, или представляет также проволочную прядь, или же отдельную отожженную проволоку. Из соединения нескольких круглых канатов образуется Кабель Плоские, или ленточные, Кабель составляются из некоторого числа круглых канатов, положенных рядом и сшитых вместе при помощи проволок, болтов или заклепок. Кабель, употребляемые для устройства воздушно-проволочных железных дорог, в качестве направляющих канатов для паромов, а также для небольших висячих мостов, представляют соединение нескольких прядей, составленных из 7—37 проволок. Более старинный способ составления Кабель заключается в Том, что проволоки, образующие канат, и сами канаты, составляющие Кабель, сучатся или наматываются в одном направлении. По второму, новейшему способу, проволоки в каждом отдельном пучке-канате, а затем все пучки вместе, для образования Кабель, наматываются в противоположных направлениях, как и в пеньковых канатах. При этом способе намотки каждая отдельная проволока является снаружи Кабель только на небольшом протяжении и затем снова попадает вовнутрь, что способствует более деятельному сопротивлению и Кабель не столь портится от перетирания отдельных проволок. Проволоки, употребляемые для составления Кабель, обыкновенно бывают круглого сечения. Однако, в самое последнее время, стали изготовлять Кабель из проволок других форм сучения, квадратных и многогранных, с целью уменьшения промежутков, остающихся между цилиндрическими поверхностями круглых проволок. Для этой же цели, а также для устранения отскакивания частей лопнувших наружных проволок, делают Кабель замкнутыми, составляя их из проволок S или Z-образного сечения, которые входят одна в другую, образуя таким образом сплошное сечение, отличающееся большой прочностью при малом диаметре. Привилегия на производство такого рода Кабель принадлежит для государств континента фирме Фельтен и Гильом. Кабели эти особенно употребительны теперь в Англии. Кабели для больших пролетов висячих мостов состоят из отдельных пучков проволок, обмотанных более тонкою проволокой, или из соединения нескольких подобных пучков (см. Висячие мосты). Материалом для тяговых Кабель служит обыкновенно железо и сталь. Обыкновенная железная или стальная проволока, из которой выделывают Кабель, представляет сопротивление 5,5—6,6 тон, на кв. см Сопротивление Кабель, предполагая равномерное распределение усилия на все проволоки, выражается формулой
|
