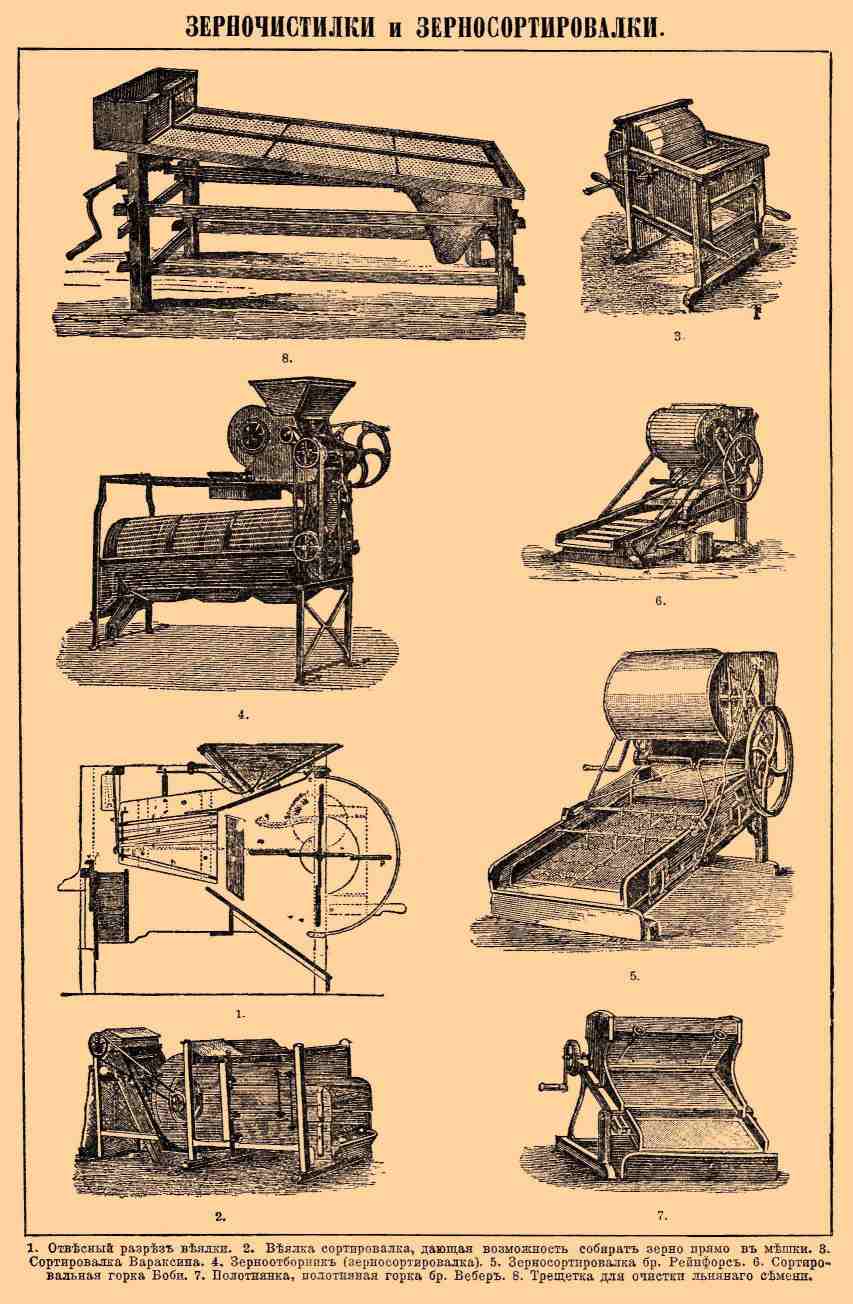

Иллюстрация к статье на тему "Зерночистилки и зерносортировалки". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
Зерночистилки и зерносортировалки - — В ворохе, получаемом после обмолота хлеба, находится вымолоченное зерно, семена сорных трав, мякина, в которую обратились пленки, удерживавшие зерно в колосе и хоботье (ухоботье, полова, пелева), состоящее из перебитой соломы (избоины), колосков, содержавших зерно и т. д. Необходимо из этой смеси выделить зерно, т. е. очистить его от примесей. Для этой цели служат особого рода машины. Отделение зерна от хоботья возможно потому, что зерна и частицы половы имеют разный относительный вес: зерно в одинаковом объеме имеет больший вес, чем соответствующего объема частица половы, а потому искони отделение более легких частиц производится выдуванием: ворох веют искони служившим для этой дели орудием — лопатой. Подбрасывают ворох небольшими частями так, чтобы при падении на него действовал ветер, который и относит в сторону более легкие части вороха, а лучшее зерно падает почти отвесно, затем, по направлению движения ветра, за хорошим зерном ложится зерно более легкое, а самые легкие части вороха уносимые ветром, ложатся полосой, хвостом или хоботом, располагаясь по уменьшающемуся относительному весу, отсюда явились названия ухвостье, ухоботье, хоботье. Веялка представляет собой первую самую простую зерноочистительную машину, назначенную для отделения половы от зерна. Отвесный разрез веялки представлен на чертеже 1. Главная составная часть этой машины есть крылач тр, состоящий из крыльев в виде деревянных дощечек, прикрепленных на махах идущих от оси, при вращении которой они гонят воздух, образуя ветер; последний действует на тонкую сыпь вороха, выпускаемую из ковша, показанного вверху чертежа в виде затушеванной воронки. Работающий веялкой, действует на рукоять, на оси которой имеется зубчатое колесо, сцепляющееся с шестерней, помещенной на оси крылача. Ветер, производимый крылачом, отдувает полову прочь, а зерно падает на спускной щит, который начерчен в самом низу; по щиту зерно, отделенное от половы, спускается за веялку. Впереди от щита падает легкое, а сзади тяжелое зерно. Щит вставляется между стенками стана веялки так, что его можно подвинуть вверх и вниз: подняв, заставляют более мелкие зерна попадать в массу крупных, а опустив — заставим большую массу зерен падать впереди веялки. Этих составных частей и достаточно для отвеивания половы от зерна. Но при таком простом устройстве в лучшее зерно попадают и все те примеси, которые ветер, производимый крылачом, не в состоянии отвеять; для отделения таких веществ вставляют решето, верхнее из представленных на чертеже, так что сыпь попадает на него. Ячеи этого решета такой величины, что, пропуская хлебные зерна, задерживают более крупные предметы, которые и скатываются по решету и попадают в передний ящик, на чертеже представленный справа затушеванным. Зерно, прошедшее через первое решето, попадает на второе, слабо наклоненное взад, пропускающее только мелкие зерна. Крупные же зерна, сходя со второго решета помимо третьего, на которое прошли мелкие зерна, попадают на решето с такими мелкими ячеями, что через них может проходить лишь пыль и мелкие зерна сорных трав, и сходят по щиту, о котором сказано уже выше, сзади веялки; более же мелкие спускаются с третьего решета в особый ящик и образуют второй сорт зерен. Всему решетному ставу сообщается качательное движение, дабы зерна, попавшие на решета, не скоплялись, при чем они, если не проходят через решето, то опускаются в ту сторону, в которую решето имеет наклон. Таким образом ворох посредством веялки разделяется: ветер отвевает самые легкие его части, которые летят прочь, наиболее крупные и тяжелые части скатываются с первого решета и собираются в переднем ящике; второй сорт зерен собирается сбоку стана, а первый сорт получается сзади веялки сортировалки. На черт. 2 представлена веялка-сортировалка с приспособлением, дающим возможность собирать первый сорт зерна прямо в мешки. Зерно, собирающееся сзади веялки, попадает в черпаки нории (см.), которые, зачерпывая зерно, поднимают его и наверху высыпают прямо в мешок; нория приводится в движение бесконечным ремнем.
|
