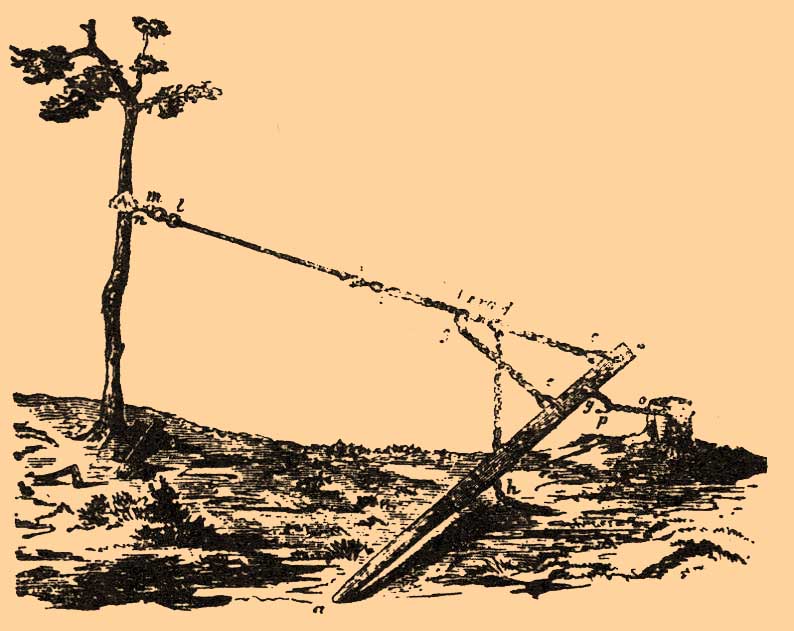

Древовал - — орудие, употребляемое для валки целых деревьев с корнями (см.). Между Древовал, весьма разнообразными по своему устройству, лучшим считается швейцарский, или лесной черт (Waldteufel). Он состоит из деревянного рычага (около 2½ саж. длины), окованного в нескольких местах железом и прикрепляемого посредством железного крючка G и цепи ор к пню, находящемуся вблизи сваливаемого дерева. Верхняя часть ствола последнего (не выше, однако, ⅔ его длины) тоже плотно обвязывается цепью mn и в кольцо m продевается крючок s от проволочного или пенькового осмоленного каната sk (5—6 с. длиною), за другой крючок которого k задевается длинная цепь trgh (3½—4½ саж.). В звенья этой цепи постепенно вкладываются крючья d и f от цепей cd и ef, прикрепленных к рычагу, при последовательном передвижении рычага.
|
