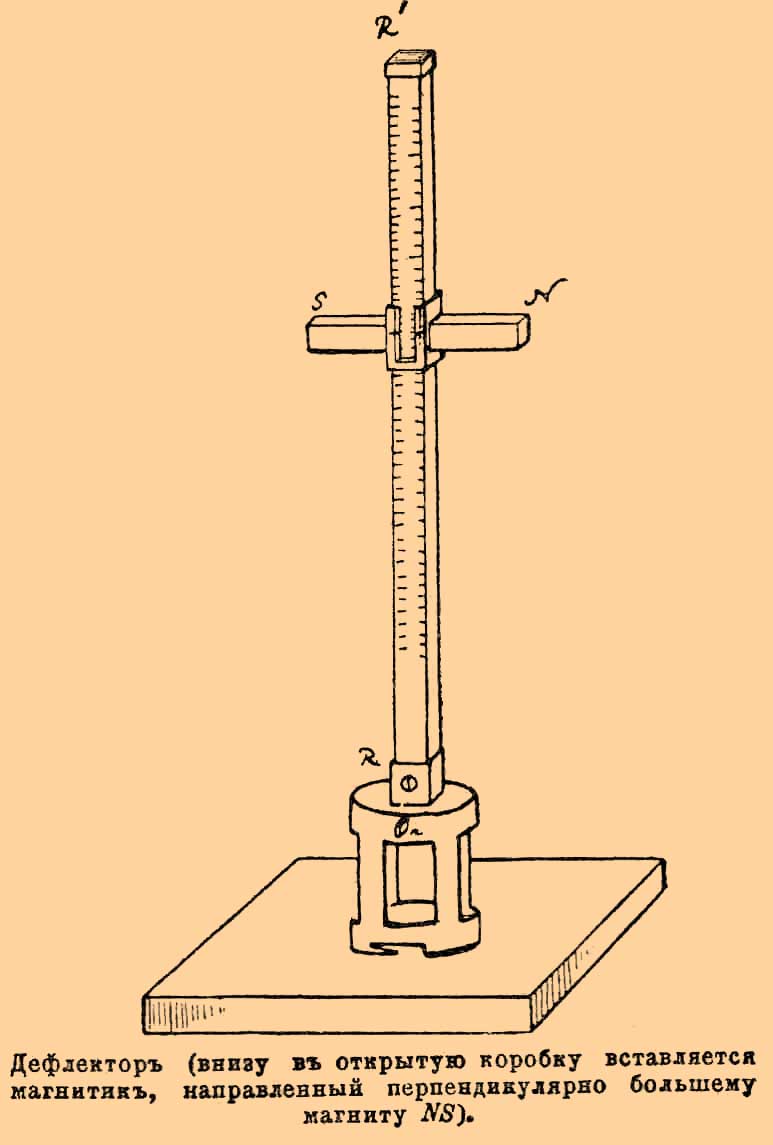

Дефлектор - — прибор, служащий для измерения величины магнитной силы, действующей на стрелку компаса. В нашем флоте употребляется следующего устройства Дефлектор системы И. П. де Колонга: на цилиндрической медной коробке укреплена линейка RR', на которой нанесены деления; по этой линейке перемещается магнит NS, который можно ставить или горизонтально, или вертикально. В верхней части коробки сделан прорез, в который вставляется маленький магнитик, (не изображенный на чертеже) перпендикулярно к большому NS, когда этот последний поставлен горизонтально. На линейке нанесены два рода делений: горизонтальных сил и вертикальных сил. Эти деления показывают величины, пропорциональные той силе, которую показывает магнит NS на стрелки компаса.
|
