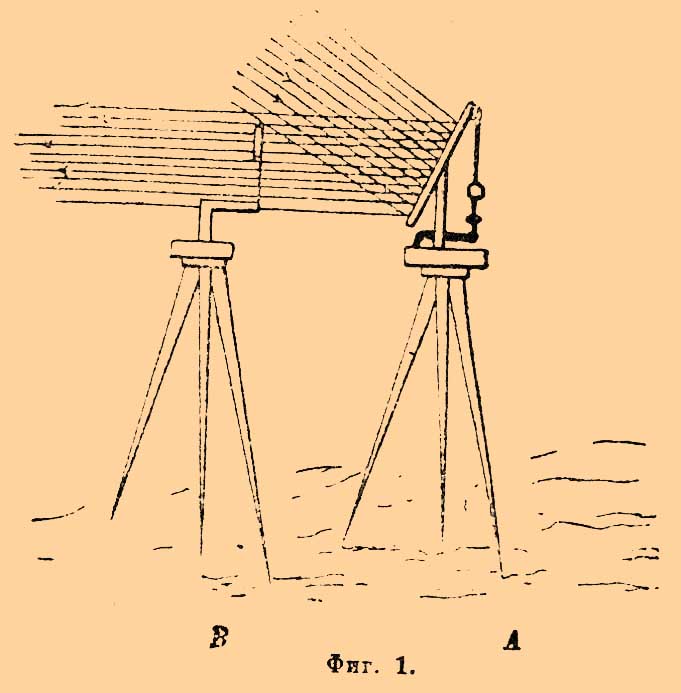

Иллюстрация к статье на тему "Гелиограф сигнальный". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
Гелиограф сигнальный - (от греческого греч. ήλιος — солнце и греч. γράφω — пишу) — аппарат, служащий для разговора на далекие расстояния с помощью отражения солнечных лучей от зеркал. Зеркало устанавливают так, чтобы отраженные лучи пошли от него по желаемому направлению к другому пункту, где имеется подобное же зеркало, посылающее лучи на первый пункт. Эти лучи представляются в виде яркой звезды, видимой на расстоянии до 60 верст при благоприятных обстоятельствах. Короткими поворотами зеркала звезду заставляют мерцать. Установлена азбука, соответствующая телеграфной азбуке Морзе: черточке отвечает продолжительный свет, точке — короткий, прекращение света — промежуткам между знаками и между словами. Опытные гелиографисты быстро воспринимают речь, сразу составляя слова на память и произнося их вслух для записи. В странах почти безоблачных, — на юге, где местность ровная, — в степях, где редко бывают туманы, там везде гелиограф имеет превосходство над электрическим телеграфом по малой своей стоимости, простоте установки и устройства, малому весу и чрезвычайной подвижности (на руках). Поэтому для военных целей, отчасти и в путешествиях такой аппарат незаменим, ибо не требует ни установки, ни охранения линии и сообщение может быть прервано противником лишь тогда, когда им захвачена сама станция. При выборе места расположения станции необходимо, чтобы свет от другой виден был людьми лежащими на земле, фон проектирования звезды был возможно темнее, а в случае боя свет от нее не застилался дымом выстрелов. На каждой станции полагается иметь аппарат (устройство их явствует из фиг. 1, 2, 3), бинокль, 2 пары дымчатых очков, карманные часы, карандаши и бумагу. Для службы достаточно 3 человек. При установке линии на короткое время употребляются по преимуществу малые аппараты, на постоянных линиях — большие, с большой дальностью. В России действуют три вида Гелиограф сигнальный: 1) кавалерийский, весом 8 фунтов, при 3-дюймовом зеркале, дальность 12-15 верст; 2) полевой — диаметр зеркал 4 1/2 и 5 1/2 дюймов, вес 12-15 фунтов, дальность 20-25 верст и даже до 35 верст: 3) крепостной — диаметр зеркала 10 дюймов, вес 49 фунтов, дальность 35-45 до 60 верст. Все они одинакового устройства, получившего детальные изменения после широкого их применения в Ахалтекинскую экспедицию (1882); но лучшими все же надо считать первоначальный тип английского Гелиограф сигнальный
|
