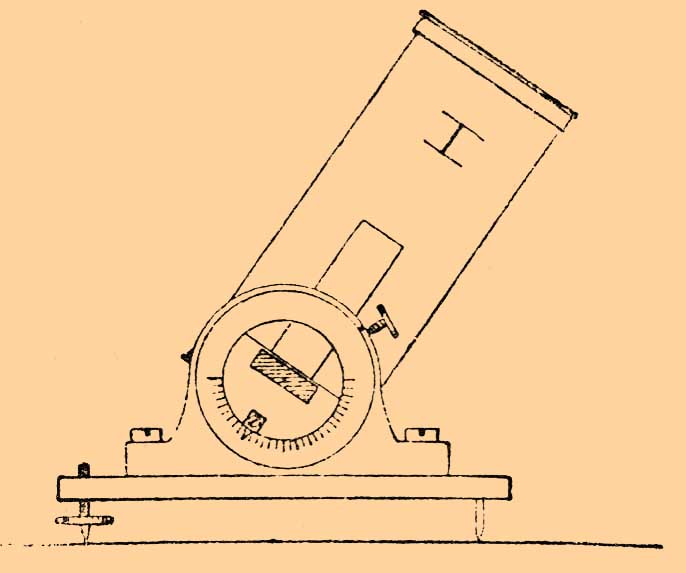

Гелиограф, в метеорологии - — прибор, назначение которого записывать, сколько времени и насколько ярко светило солнце в течение суток. Для записи пользуются тепловым или химическим действием солнечного луча. Лучшим представителем приборов, в основу которых положено тепловое действие солнечных лучей, служит Гелиограф Кэмпбелла и Стокса (Campbell and Stokes Sunshine Recorder) — один из первых приборов для записи солнечного сияния. Это стеклянный шар, отшлифованный из хорошего, чистого стекла, пройдя через который, солнечные лучи собираются в его фокусе; на подставке прибора помещается бумажная, пропитанная особым составом лента, огибающая шар на расстоянии, равном его фокусному расстоянию. Лучи солнца, собранные шаром на бумажке, прожигают ее; при движении солнца перемещается вдоль бумажки и его изображение; полученная таким образом запись по выжженным местам дает возможность судить о продолжительности и силе солнечного сияния. Однако приборы, основанные на тепловом действии солнечных лучей (в частности и прибор Кэмпбелла и Стокса), были признаны не вполне пригодными для метеорологической практики: недостаточная резкость переходов от моментов яркого сияния солнца к моментам, когда оно было покрыто облаками, сильно затрудняет расчет времени, в течение которого солнце ярко светило. Это обстоятельство заставило изменить принцип Гелиограф и обратиться к химическому действию солнечного луча, что и было сделано впервые М. Леодом в 1885 г. Более известен (и лучше) основанный на том же принципе прибор Маурера — представляет собой полый цилиндр, прикрепленный к подставке наклонно, так что после его установки ось цилиндра становится параллельно оси мира; цилиндр, срезанный сверху под таким углом, чтобы верхнее его основание после установки было горизонтально, плотно прикрывается крышками. В середине верхней крышки сделан узкий прорез, через который солнечные лучи проникают в цилиндр. Внутри последнего помещается фотографическая (цианоферная) бумага, плотно прилегающая к его стенкам, и солнечные лучи, падая на бумагу, оставляют на ней темно-синий след за все время, пока солнце ярко светит, прерывающийся и даже совершенно исчезающий, когда светило покрыто более или менее густыми облаками. Ежедневно вечером бумага вынимается из прибора и промывается водой для проявления и закрепления изображения. Прибор Маурера дает довольно удовлетворительные результаты: однако в нем отсутствует запись до полутора часов после восхода и до заката солнца, потому что лучи солнца при восходе и закате идут почти горизонтально и параллельно крышке прибора, и солнце должно подняться на довольно значительную высоту, чтобы лучи его проникли в прибор и начали писать.
|
