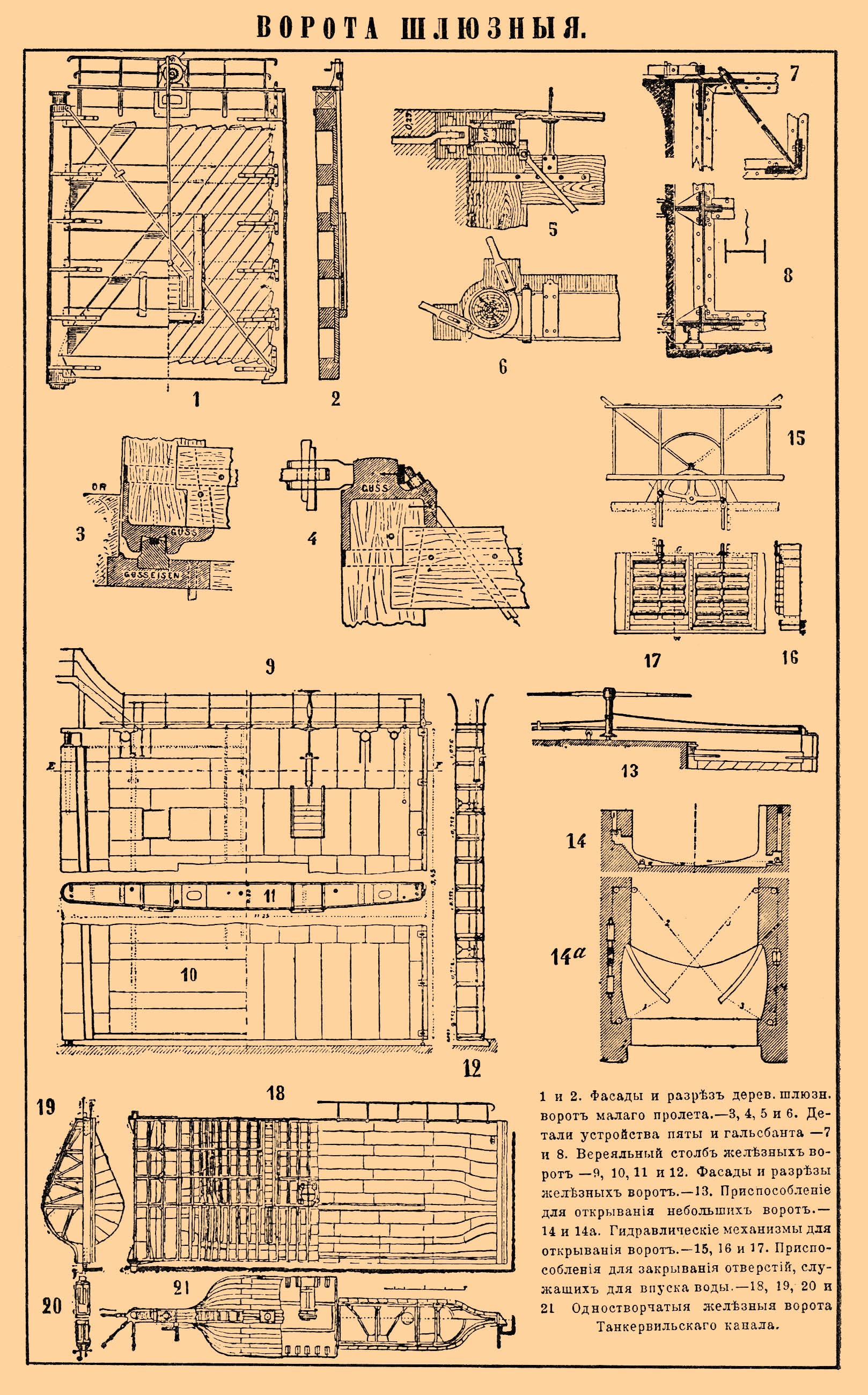

Иллюстрация к статье на тему "Ворота шлюзные". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
Ворота шлюзные - — Для закрывания шлюзов (см. это слово), как морских, так и устраиваемых в каналах и реках, служат преимущественно ворота. Шлюзные Ворота шлюзные устраиваются большей частью двустворчатые, причем плотно сходятся под некоторым углом и, таким образом, упираются не только в порог шлюза, но и друг в друга. Давление воды передается через полотна, следовательно, и боковым стенам шлюза. Недостаток двустворчатых ворот заключается в затруднительности достигнуть одновременного плотного смыкания обеих створок между собой и с порогом шлюза. При небольшой неточности размеров или легкой деформации ворот между створами или между воротами и порогами остаются просветы, через которые теряется вода. Распределение напряжений в частях ворот при таком неправильном смыкании оказывается совершенно другое, чем нормальное, соответствующее плотному смыканию; отсюда дальнейшие деформации и повреждения. Существенный недостаток одностворчатых ворот заключается в том, что они требуют больше места для поворота и тем уменьшают полезную длину камеры шлюза. Кроме того, при одном полотне свободная длина горизонтальных частей, входящих в состав Ворота шлюзные, увеличивается значительно, откуда необходимость делать их толстыми. По этим причинам одностворчатые Ворота шлюзные долго употреблялись только при малых пролетах шлюзов (около 5 м), преимущественно в Англии и Швеции. Но в последнее время их начали делать и для больших отверстий. Так, в канале из Гавра в Танкарвилль употреблены одностворчатые металлические Ворота шлюзные длиной в 18,75 м (черт. 18, 19, 20 и 21 таблицы).
|
