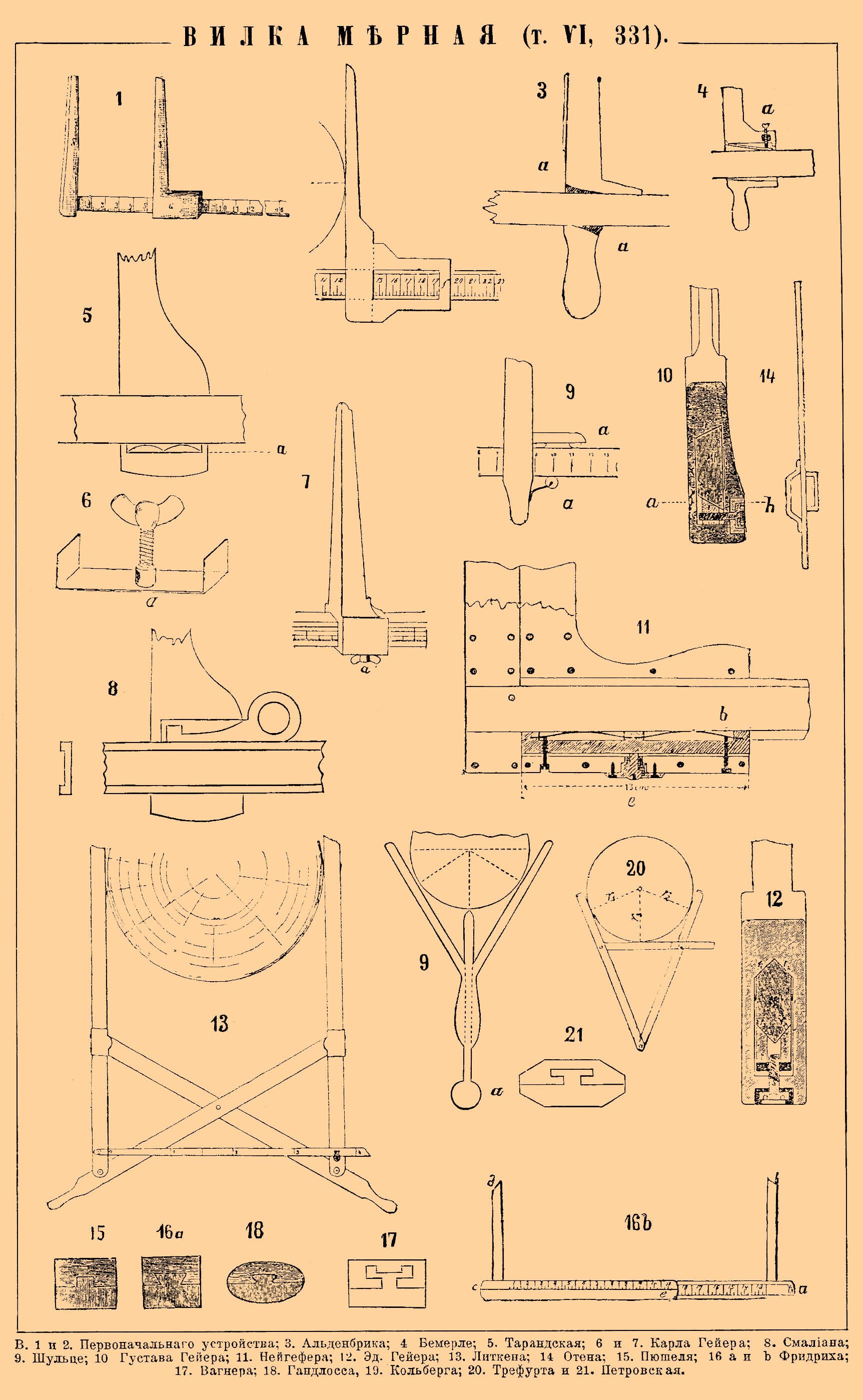

Вилка (измерит. инструмент)* - — 1) Мерная, пахиметр, толстомер, скоба (крайне неудачное новейшее название) — инструмент для измерения толщины стволов деревьев, срубленных и растущих, бревен, брусьев, жердей и т. п. Она состоит из прямого деревянного или металлического бруска различной формы и длины, на котором нанесены деления в общепринятой мере (у нас дюймы или вершки с подразделением на 1/2, 1/4, 1/8 и 1/10 части, во Франции и Германии — дециметры, сантиметры и иногда даже миллиметры). Это "шкала" Вилка; к одному (левому) концу ее прикрепляется перпендикулярно другой неподвижный брусок, третий же брусок, параллельный неподвижному и, следовательно, перпендикулярный к шкале, может свободно двигаться по последней при помощи надетой на нее втулки. Оба бруска называются "ножками" Вилка: один — неподвижной, а другой — подвижной. Употребление Вилка (см. также раздвижной калибр в статье Верньер) очень просто: ствол дерева или бревна помещается между ножками — "в растворении В.", таким образом, чтобы шкала была параллельна измеряемому диаметру и неподвижная ножка плотно прилегала к стволу в левой крайней точке диаметра; тогда, приближая подвижную ножку к стволу и делая ее касательной в крайней правой точке того же диаметра, мы цифрой, стоящей на шкале в точке пересечения внутренней грани подвижной ножки со шкалой, определим величину измеряемого диаметра. Преобладающее большинство Вилка устроено по этому I типу, в котором для верности измерения необходимо, чтобы ножки всегда были параллельны друг другу и перпендикулярны к шкале. Последнее достигается при помощи особых, весьма разнообразных приспособлений, вследствие чего Вилка этого типа можно подразделить на Вилка с особым устройством подвижной ножки, Вилка с приспособлением, помещенным между ножками, и Вилка с особым устройством шкалы.
|
