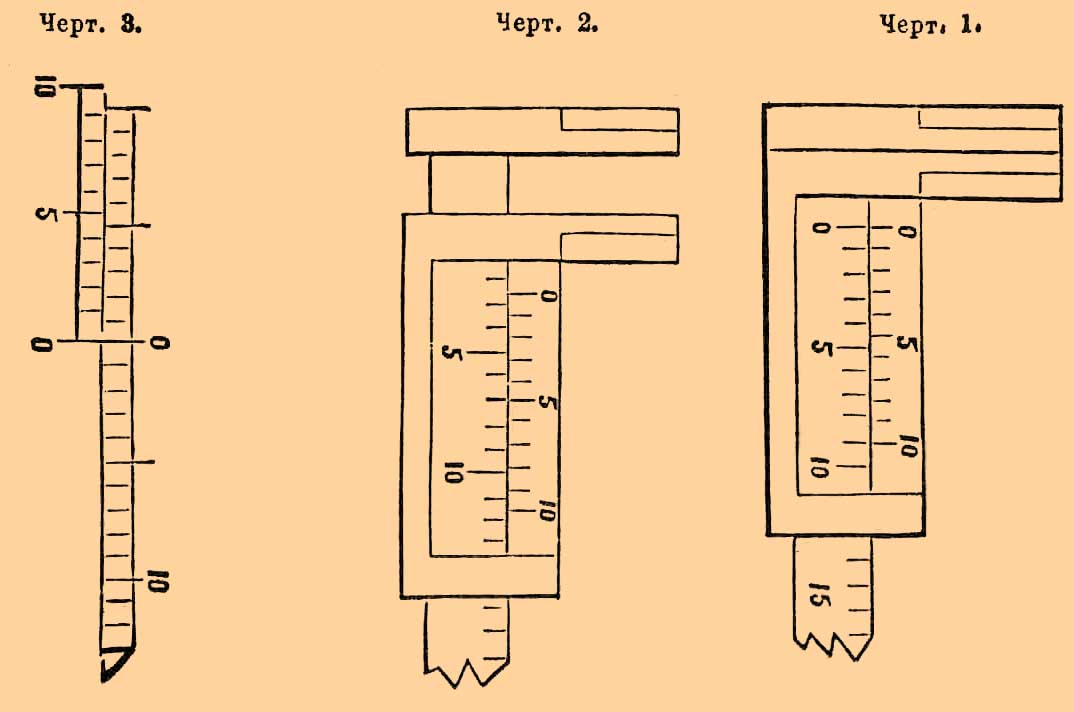

Верньер, или нониус* - (Vernier, Nonius) — это приспособление употребляется в измерительных приборах, чтобы определить положение указателя между двумя чертами шкалы точнее, чем это можно сделать на глаз. Положим, например, что мы имеем раздвижной калибр или штангенциркуль с линейкой, разделенной на миллиметры. Нулевая черта на его подвижной части проводится обыкновенно так, чтобы она совпадала с нулевой чертой делений линейки, когда калибр сдвинут вполне (черт. 1).
|
