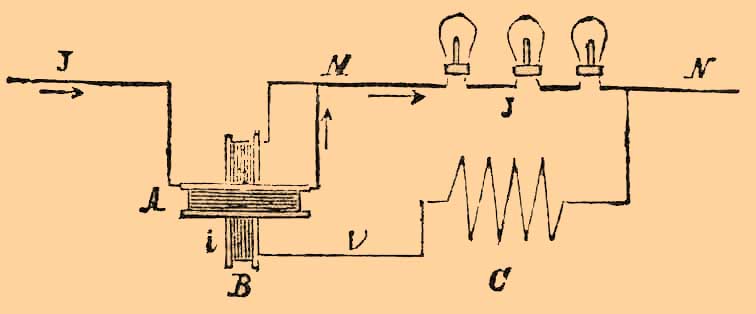

Ваттметр* - (Уаттметр) — прибор, имеющий назначение измерять работу, совершаемую электрическим током в единицу времени при прохождении тока через какой-либо проводник (MN); так, например, ваттметр может дать число ваттов (см. это слово), потребных для получения некоторой силы электрического света в каждую секунду времени, может дать величину работы, поглощаемую каждую секунду каким-либо механизмом, приводимым в движение при посредстве электрического тока и т. д. Работа, совершаемая электрическим током в течение секунды (в ваттах), определяется произведением числа амперов, выражающего силу тока, проходящего через исследуемую часть цепи, на разность потенциалов, выраженную в вольтах, концов этой части цепи. Вследствие этого различные ваттметры представляют собою, в сущности, не что иное, как электродинамометр (см. Электродинамометр), через одну катушку которого (А на черт.), приготовленную из толстой проволоки и имеющую небольшое число оборотов, проходит исследуемый ток (его сила J), а другая катушка этого электродинамометра (В на черт.), имеющая обыкновенно большое число оборотов тонкой проволоки и часто последовательно соединенная с проводником большего сопротивления (С), вводится, как ветвь, параллельно исследуемой части цепи.
|
