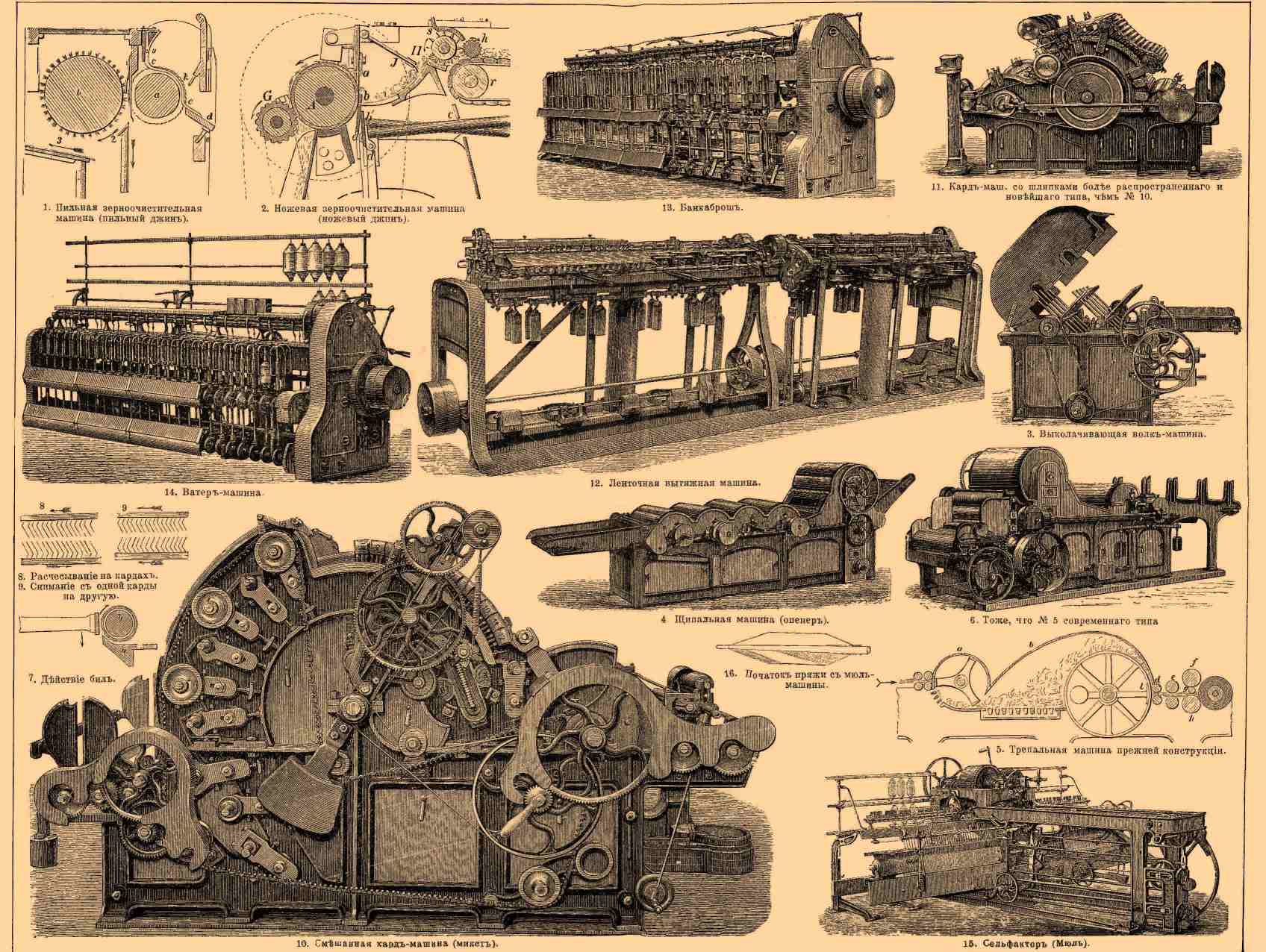

Бумагопрядение - — I. Техническая часть. Хлопчатая бумага — важнейший материал мануфактурного производства. Сортировка начинается уже во время сбора хлопка, при чем откидывается все незрелое и испорченное. Хлопок затем просушивается на воздухе и после этого подвергается первой машинной обработке на месте его произрастания. Обработка эта имеет целью отделить волокно от орешков и коробочек и ведется на так называемых джинах, или хлопкоочистительных машинах, которые в настоящее время строятся двух систем: пильной и ножевой. Пильный джин (фиг. 1 табл. "Бумагопрядильные машины") имеет следующее устройство: на оси а насажен цилиндр, состоящий из стальных круглых пил, разделенных деревянными кружками меньшего диаметра и шириною около ¾ дюйма. На цилиндр наложена сверху решетка, состоящая из изогнутых железных полос с с, между которыми просовываются пилы. Эта решетка подвижна около шарниров o и устанавливается произвольно помощью винтов е. В приемник о с k накладывают хлопок. Пильный цилиндр вращается против часовой стрелки, причем зубья пил захватывают волокна, а орешки, коробочки и сор скопляются внизу приемника и сквозь щель k по пластинке d падают на пол. Под двумя валами находится перегородка, отделяющая помещения, в которые тоже скопляется сор, отделяемый центробежной силой вращения валов. Такой джин с 80-ю пилами, при паровой работе, дает в продолжение десяти часов 625—675 кг (38—42 пуд.) из 2500 кг (155 пуд.) сырого материала. Пильный джин применяется преимущественно при хлопках короткого волокна, так как длинное волокно на нем легко портится. Волокно меньше страдает на гребенном джине (фиг. 2), кот. устройство следующее: А — вал, обтянутый мягкой буйволовой кожею, вращается по направлению стрелки, при чем захватывает волокна хлопка, орешки же и всякий крупный сор удерживается ножом и проваливается сквозь колосники i. Отделению волокна помогают два ножа b и b, насаженные на концах рычагов с и приводимые в быстрое качание помощью эксцентриков с тягами d и d. Сырой хлопок накладывается на бесконечное полотно, приводимое в движение двумя барабанами r, проходит под рифленым валом h, и валом S с колючками, бросается в приемник H J, откуда подается к валу А качающимся гребнем J. С вала А хлопок снимается быстро вращающимся рифленым валом О и кидается в приемники. Подобного устройства джин фирмы Platt Br-s & С° in Oldham (только с некоторыми усовершенствованиями) очищает около 60100 кил. (3,7—6 пуд.) хлопка в час. Очищенный от орешков хлопок сжимается гидравлическими прессами в тюки около 12 пудов весом и в таком виде является на рынок, как один из наиболее важных товаров всего промышленного мира (статистические данные см. Волокнистые вещества).
|
