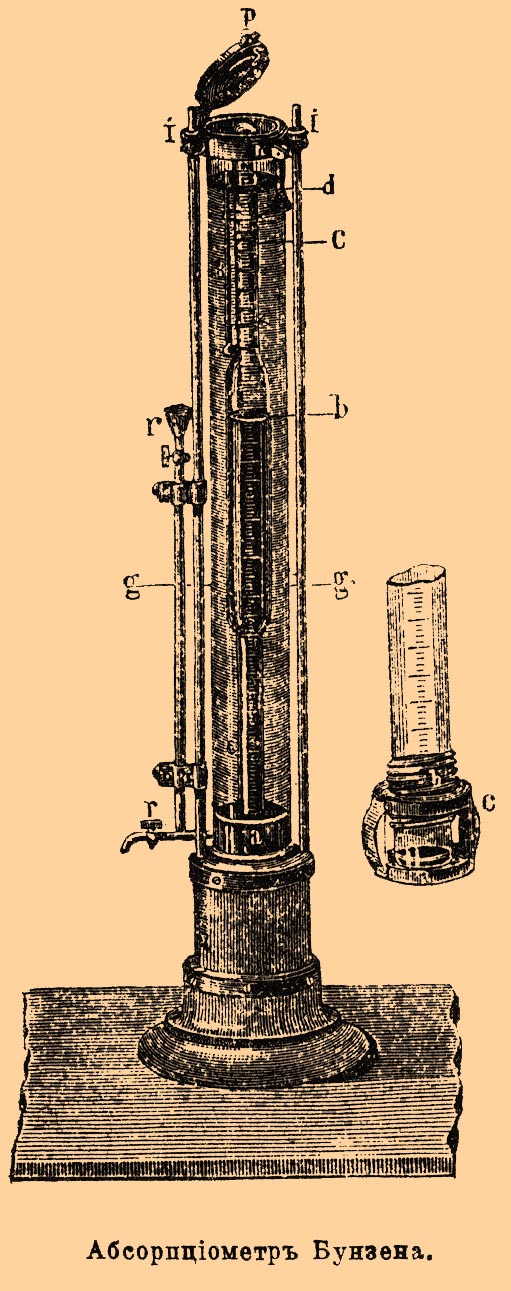

Абсорбциометр - — прибор для определения растворимости газов в жидкостях. Исторический интерес представляет Абсорбциометр Бунзена (см. фиг. 1 и 2). Главные части его составляют: измерительная трубка с, железная подставка f и открытый с обоих концов стеклянный цилиндр g. Трубка с разделена на мм; на конце ее прикреплена мастикою винтовая нарезка b с гайкой а (фиг. 2), поверхность которой, обращенная к трубке, покрыта каучуком. Это дает возможность, ввинчивая гайку а, герметически укупорить трубку с. На гайке а находятся выступы с, которым соответствуют вырезы в подставке f. Цилиндр g (фиг. 1) при опыте наполняется водой и служит для поддержания определенной темп. в трубке с, что указывается термометром k.
|
